3.6 Индикация станка
Переключение отображения

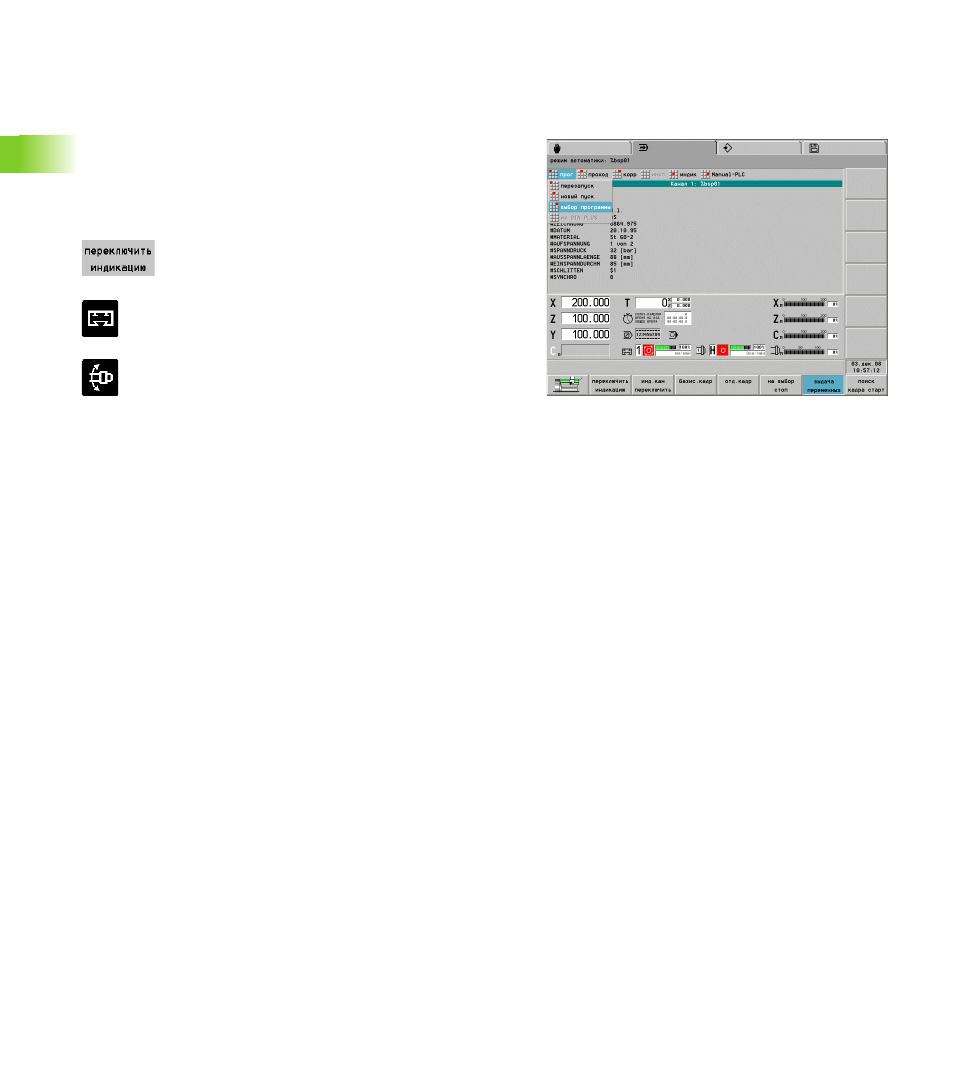

Индикация станка CNC PILOT является конфигурируемой. Вы
можете настроить для каждого суппорта до 6 отображений в
режиме ручного и автоматического управления (начиная с
параметра управления 301).
Переключение отображения
U Переключение на "последнее настроенное
отображение".
U Переключение на отображение следующего
суппорта.
U Переключение на отображение следующего
шпинделя.
Инидкация положения
В "типе отображения" (MP 17) регулируются значения
отображения позиции:
„ 0: фактическое значение
„ 1: ошибка рассогласования
„ 2: путь
„ 3: острие инструмента по отношению к нулевой точке станка
„ 4: позиция суппорта
„ 5: расстояние опорный кулачок – нулевой импульс
„ 6: заданное значение положения
„ 7: разность острие инструмента – позиция суппорта
„ 8: IPO-заданная позиция
