DIN PLUS
Обзор "Меню геометрии"

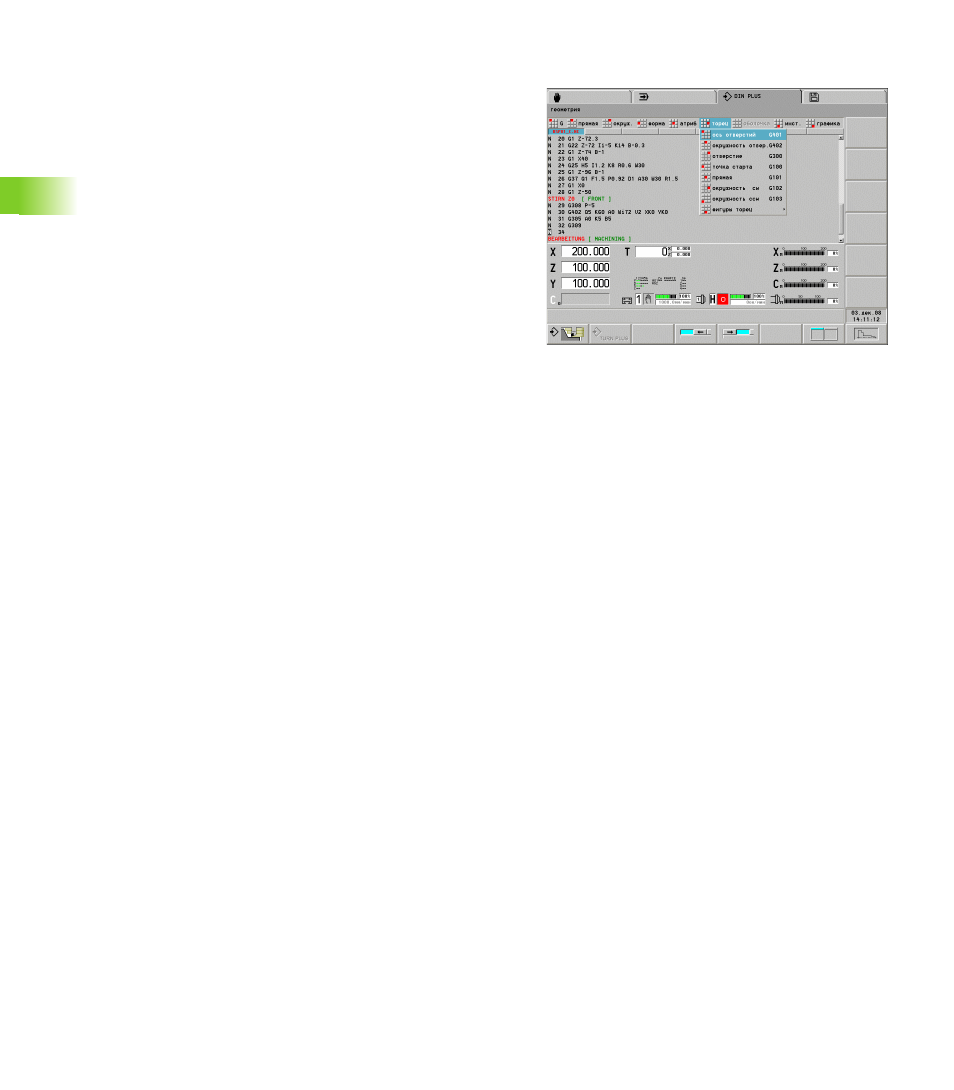

Подменю Геометрии содержит G-функции и "инструкции"
разделов ЗАГОТОВКА и ГОТОВАЯ ДЕТАЛЬ.
С помощью пунктов меню "G", "прямая" и "окружность"
выбираются элементы контура:
Если G-номер известен, то вызовите "G" и введите номер G-
функции.
Если G-номер неизвестен, то выберите "прямая" или желаемую
"окружность (дугу)".
Группа меню "форма" содержит следующие элементы формы:
Прорезки
Выточки
Резьба
Центрическое отверстие
А также вызов подпрограммы
В группе меню "атрибуты" определяются следующие атрибуты,
которые назначаются контурам или участкам контуров:
Точная остановка
Глубина шероховатости
Припуски
Специальные подачи
Аддитивные коррекции
Группа меню "торец" включает в себя фигуры, образцы и
элементы для определения контуров фрезеровки для торцовой
поверхности и задней стороны. Этот пункт меню можно выбрать
лишь в том случае, если курсор находится в соответствующем
разделе программы.
Группа меню "образующая" содержит фигуры, образцы и
элементы для определения контуров фрезеровки поверхности
образующей. Этот пункт меню можно выбрать лишь в том случае,
если курсор находится в соответствующем разделе программы.
Группа меню "инструкции" содержит:
Идентификаторы разделов
Инструкции по структурированию программ
Программирование переменных
Комментарии
Пункт меню "графика" активирует или обновляет графическое
окно.
