HEIDENHAIN CNC PILOT 4290
191
4.1
1
Конт
ур
обра
зу
ющей

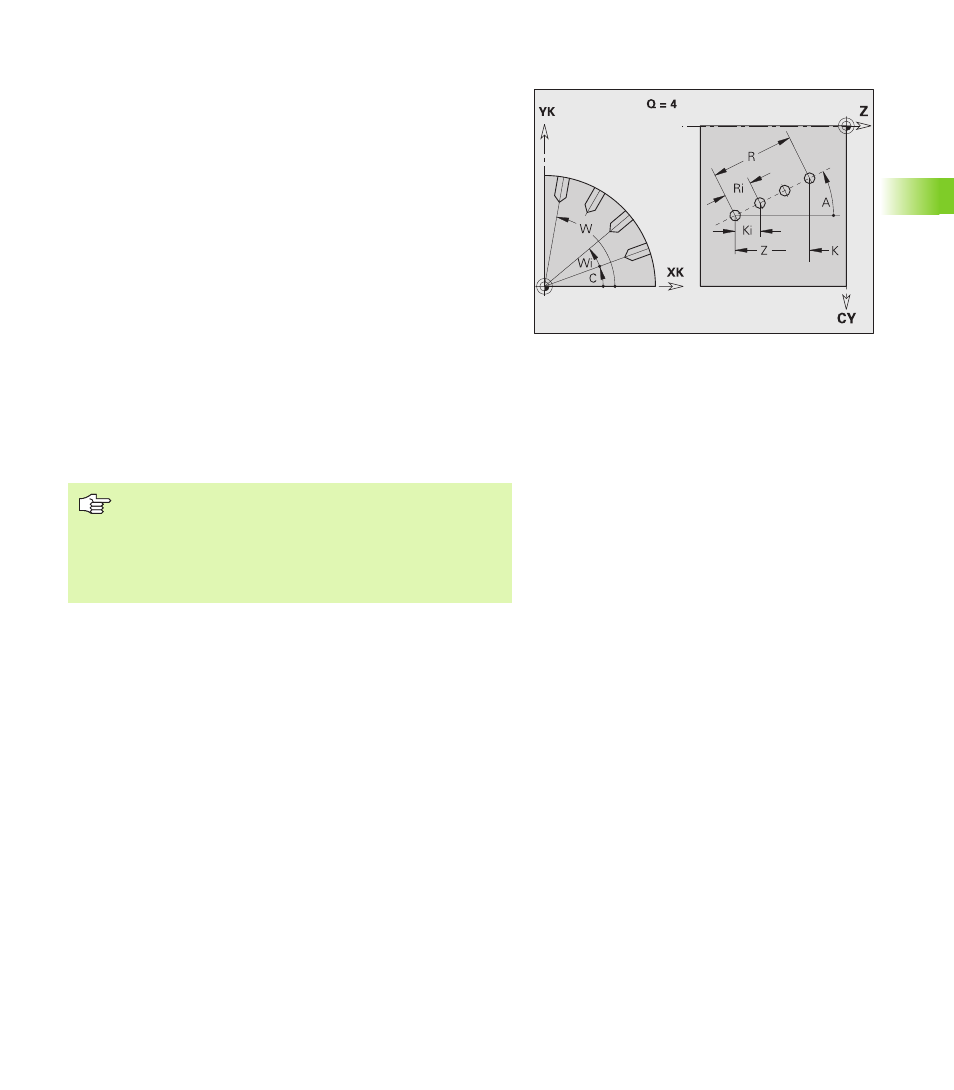

Линейная модель образующей G411-Geo
G411 определяет линейную фигурную или просверленную
модель на поверхности образующей. G411 влияет на
определяемую в следующем кадре фигуру/сверление
(G310.0.315, G317).
Параметры
Q
Количество фигур (по умолчанию: 1)
Z
Начальная точка
C
Начальная точка (начальный угол)
CY
Начальная точка как "размер отрезка", привязка:
развертка образующей на "отсчетном диаметре"
K
Конечная точка
Ki
Расстояние между фигурами в направлении Z
W
Конечная точка (конечный угол)
Wi
Угловое расстояние между фигурами
A
Угол к оси Z; (умолчание: 0°)
R
Общая длина шаблона
Ri
Расстояние между фигурами (расстояние модели)
При программировании "Q, Z и C" отверстия/фигуры
равномерно распределяются по длине окружности.
Программируйте отверстие/фигуру в последующей
записи без центра.
Цикл фрезерования вызывает в последующем кадре
сверление/фигуру, но не определение модели.
