HEIDENHAIN CNC PILOT 4290 359
4.39
По
лная
обрабо
тка

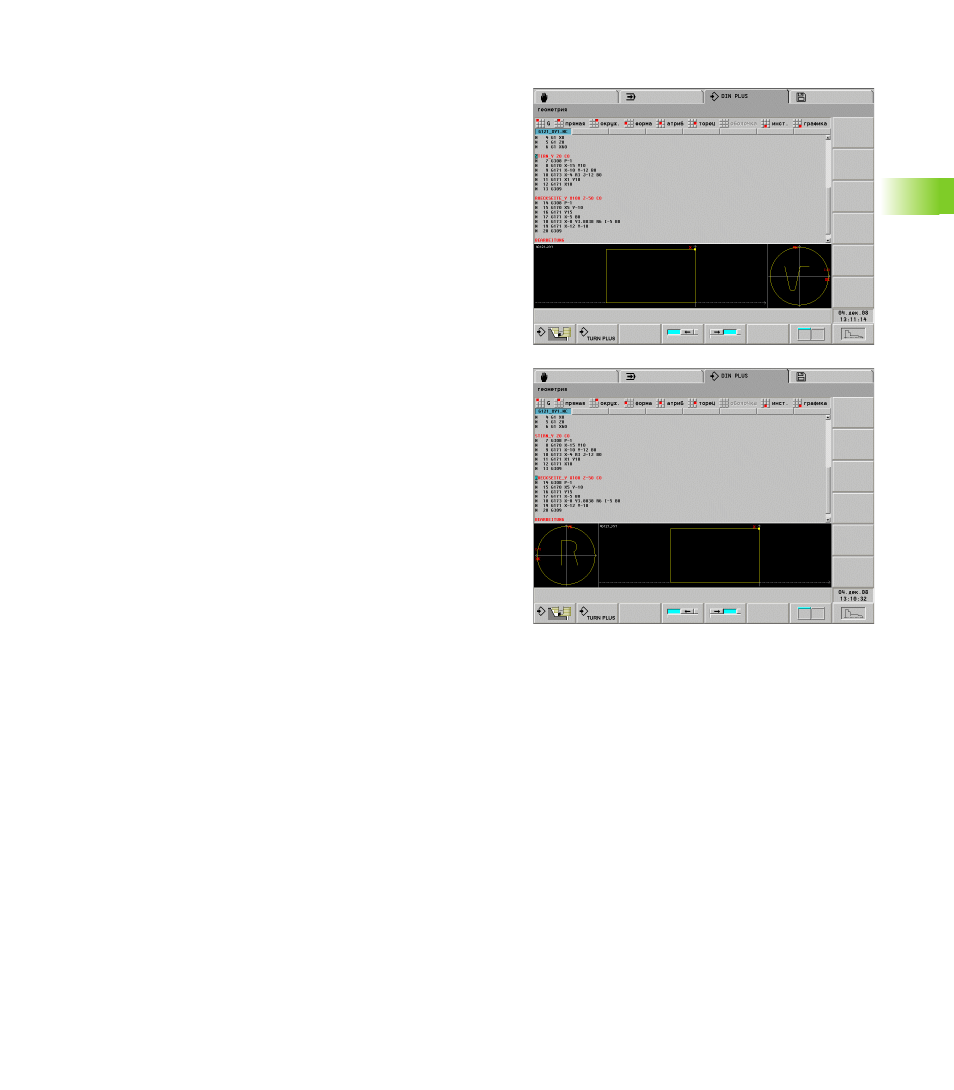

Программирование полной обработки
При программировании контура задней стороны нужно учитывать
ориентирование оси XK (или оси X) и направление описывания
дуги окружности.
Пока используются циклы сверления и фрезерования, нет
необходимости учитывать особенности обработки задней
стороны, так как циклы опираются на заранее определенные
контуры.
При обработке задней стороны с помощью базовых команд
G100..G103 действуют те же условия, что и для контуров задней
стороны.
Обработка точением: экспертные программы для
перезажимания включают в себя функции конвертирования и
зеркального отображения. Для обработки задней стороны (2-й
зажим) действует:
„ + направление: от заготовки
„ – направление: к заготовке
„ G2/G12: дуга окружности "по часовой стрелке"
„ G3/G13: дуга окружности "против часовой стрелки"
Работа без экспертных программ
Если не используются функции конвертирования и зеркального
отображения, действует принцип:
„ + направление: от главного шпинделя
„ – направление: к главному шпинделю
„ G2/G12: дуга окружности "по часовой стрелке"
„ G3/G13: дуга окружности "против часовой стрелки"
