Окно моделирования

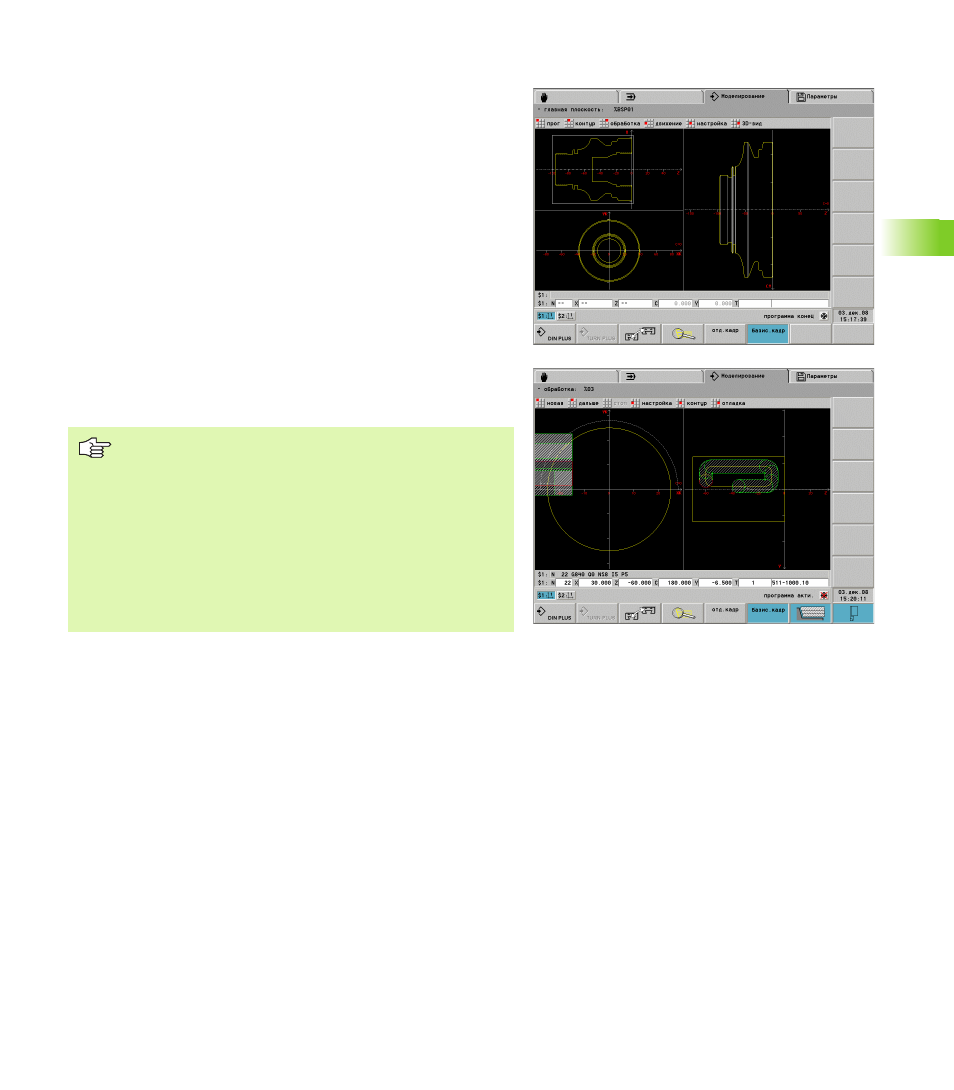

Описываемые ниже окна моделирования дают возможность
контроля помимо обработки точением также операции сверления
и фрезерования.
Окно точения: контур точения изображается в системе
координат XZ.
Окно торца: изображение контура и пути перемещения
осуществляется на плоскости XY при учете позиции шпинделя.
Позиция шпинделя 0° находится на положительной оси X
(обозначение: "XK").
Окно образующей: изображение контура и путей
перемещения исходит от позиций на "развернутой
образующей" (обозначение: CY) и координаты Z. Контуры
поверхности образующей изображаются "на поверхности
заготовки". (В окне графики редактора DIN PLUS изображаются
контуры образующей "на основании фрезерования".)
Вид сбоку (YZ): изображение контура и путей перемещения
осуществляется на плоскости YZ. При этом учитываются
исключительно координаты Y и Z, но не позиция шпинделя
(смотри картину внизу).
Окна торца и образующей работают при "жесткой"
позиции шпинделя. Если токарный станок
поворочивает заготовку, тогда моделирование
поворочивает инструмент.
"Окно образующей" и "вид сбоку (YZ)" изображаются
альтернативно.
Окно образующей предназначено для
моделирования обработки сверлением и
фрезерованием с помощью оси С.
Вид сбоку предназначен для моделирования оси Y
и обработки на наклонных поверхностях.
