HEIDENHAIN CNC PILOT 4290
643
8.1
Ба
за
данных
инстр
умент
ов
Дополнительная информация:
Диалоговое окно 3: смотри "Многофункциональные
инструменты, контроль времени стойкости" на странице 644
смотри "Замечания по данным инструмента" на странице 647
смотри "Держатель инструмента, захват инструмента" на

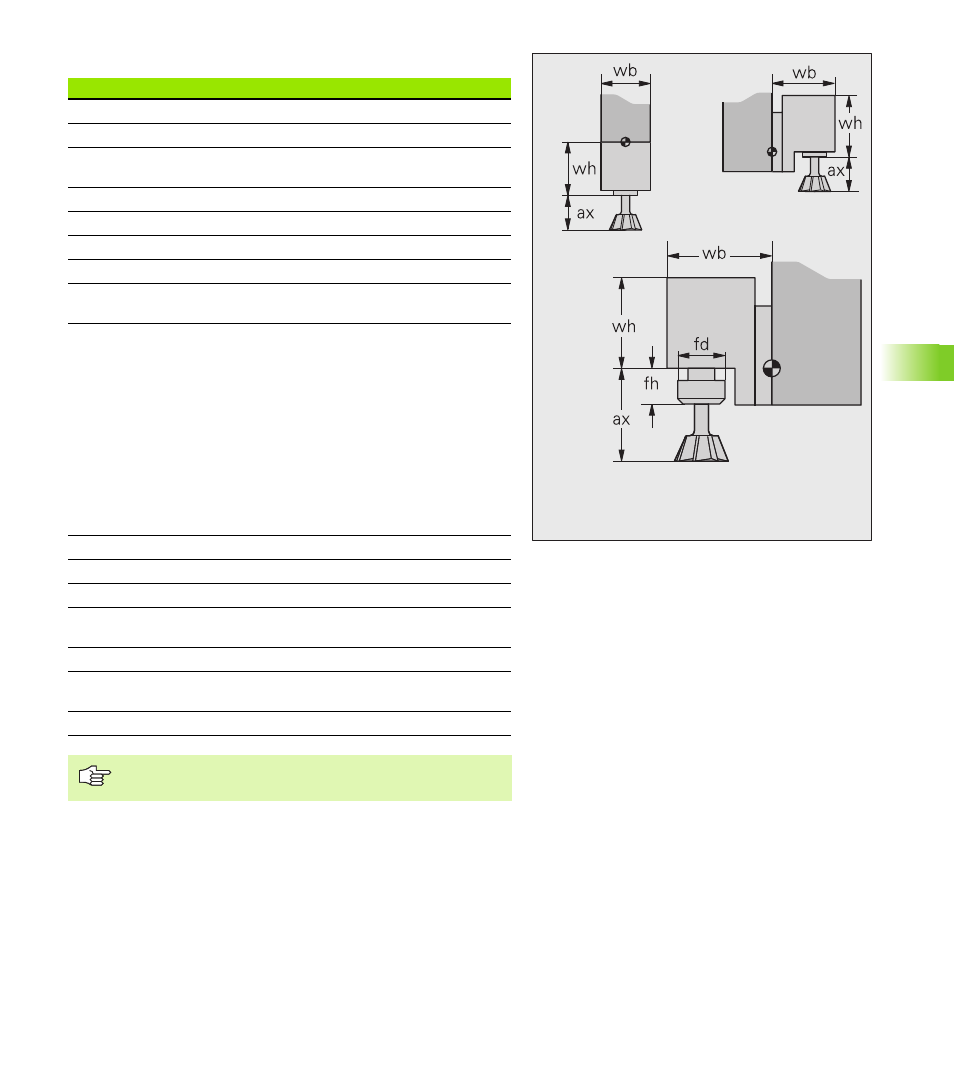

Диалоговое окно параметров 2
G
S
TP
Д.ИНСТР. DIN: тип держателя инструмента
–
•
–
В.ИНСТР. (wh): высота держателя инструмента –
•
–
Ш.ИНСТР. (wb): ширина держателя
инструмента
–
•
–
Futt.Dm (fd): диаметр зажимного патрона
–
•
–
Futt.Hö (fh): высота зажимного патрона
–
•
–
Ausk.lg (ax): длина выступания
–
•
–
Шаг (hf): шаг резьбы
•
–
–
Количество заходов (gb) для многозаходных
резьб
–
–
–
Тип зубьев фрезы:
0: не определено
1: geraSti (прямые торцовые)
2: schrSti (косые торцовые)
3: geraUmf (прямые по окружности)
4: schr Umf (косые по окружности)
5: gStiUmf (прямые торцовые и по
окружности)
6: sStiUmf (косые торцовые и по окружности)
7: специальный тип зубьев
–
–
•
Дост.: физическая доступность
–
–
•
Номер рисунка
–
•
–
Материал резца
–
–
•
CSP-корр.: коэффициент коррекции скорости
резания
–
–
•
FDR-корр.: коэффициент коррекции подачи
–
–
•
Deep-корр.: коэффициент коррекции глубины
резания
–
–
•
Тип захвата
•
–
•
Зажимной патрон: при fd=0, fh=0 зажимной патрон не
отображается
