HEIDENHAIN CNC PILOT 4290 189
4.1
1
Конт
ур
обра
зу
ющей

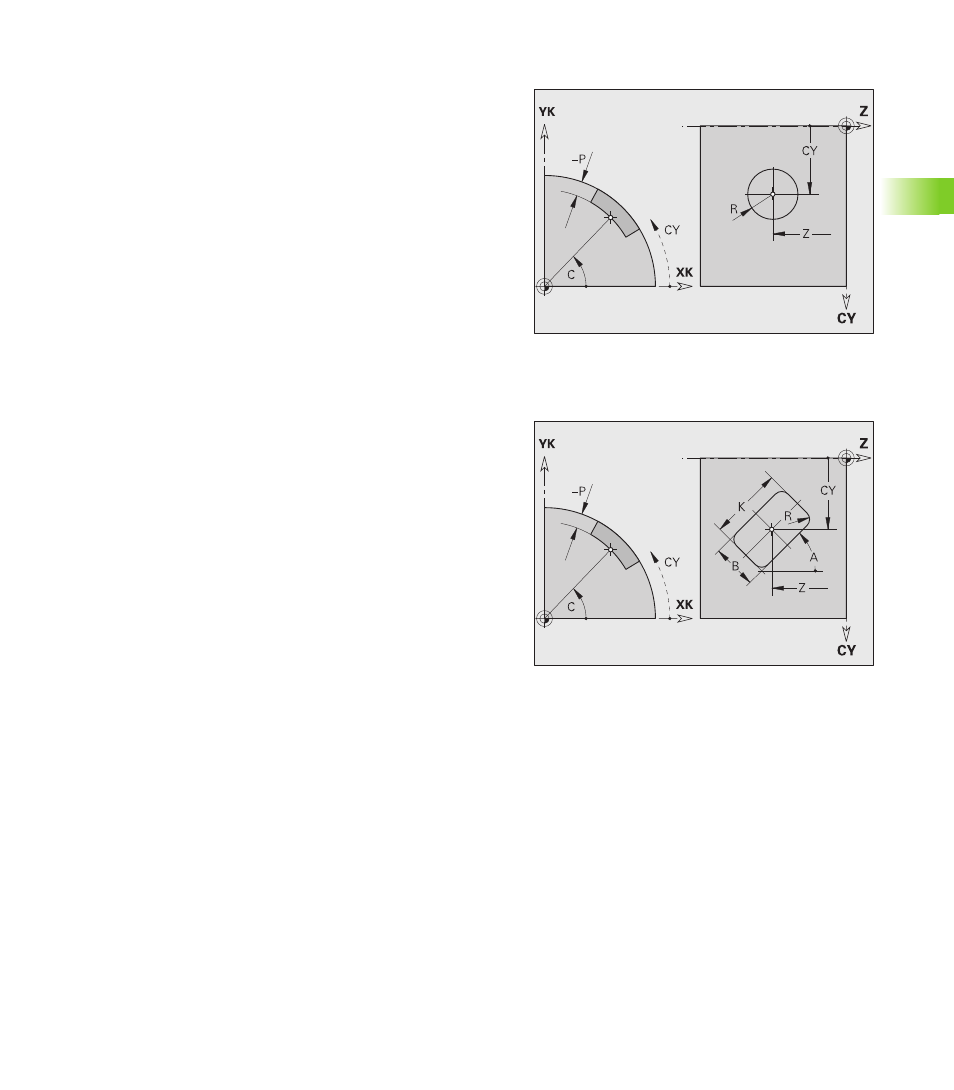

Полная окружность образующей G314-Geo
G314 определяет полную окружность на контуре образующей.
Прямоугольник образующей G315-Geo
G315 определяет прямоугольник на контуре образующей.
Параметры
Z
Центр
C Центральная точка (угол)
CY Центральная точка как "размер отрезка", привязка:
развертка образующей на "отсчетном диаметре"
R Радиус
P Глубина кармана (умолчание: "P" из G308)
Параметры
Z
Центр
C Центральная точка (угол)
CY Центральная точка как "размер отрезка", привязка:
развертка образующей на "отсчетном диаметре"
A Угол с осью Z (по умолчанию: 0°)
K Длина
B Ширина
R Фаска/cкругление (по умолчанию: 0°)
„ R>0: радиус закругления
„ R<0: ширина фаски
P Глубина кармана (умолчание: "P" из G308)
