Страница 386
386
5.1
Ре
ж
и
м
рабо
ты
м
о
делиров
ание
Настройка окна моделирования

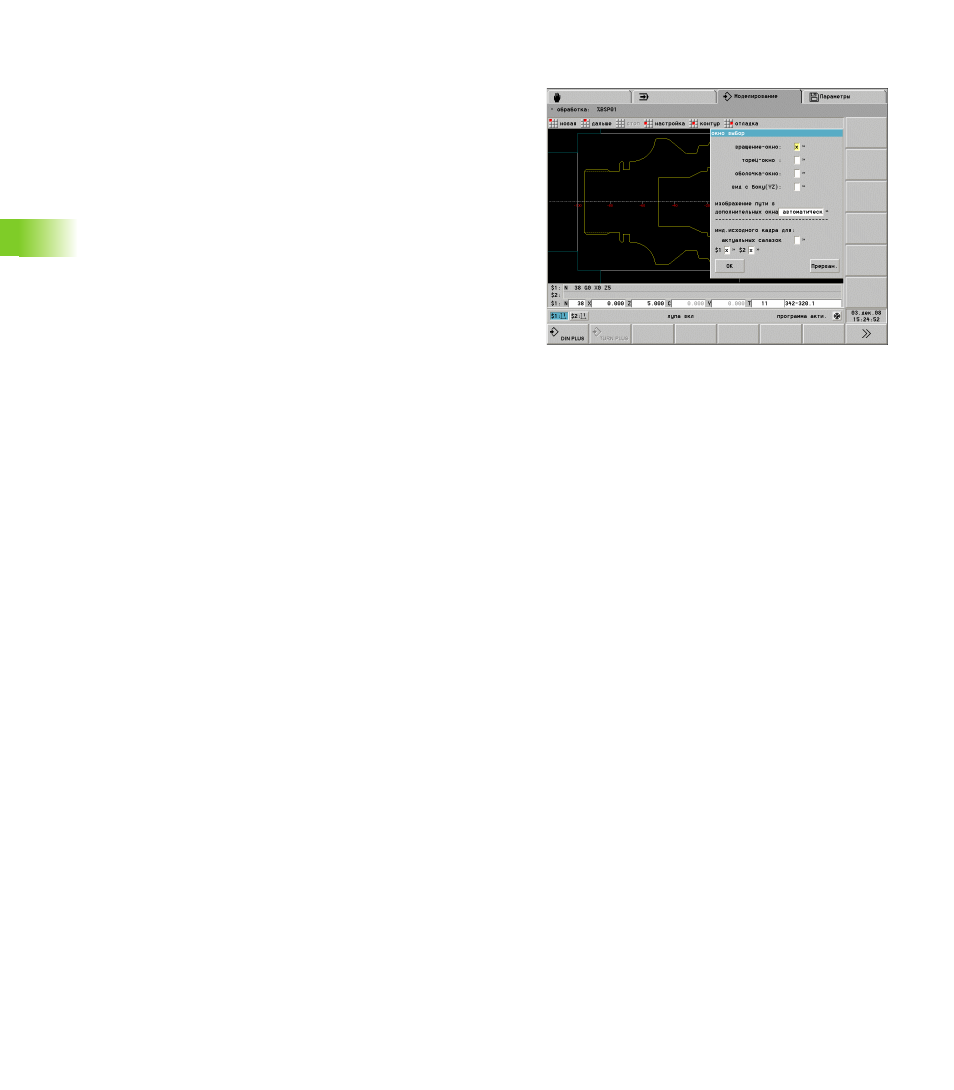

Окно диалога выбор окна:
U
Выберите "Настр > окно": CNC PILOT откроет окно диалога для
приведенных ниже следующих настроек.
Можно настроить:
комбинацию окон
Изображение пути в дополнительном окне: окно торца и
оболочки и вид сбоку действуют в качестве "дополнительного
окна". Представление моделирования пути перемещения в этих
окнах зависит от следующего выбора:
Автоматически: в процессе моделирования отображаются
пути перемещения, если ось С была перемещена или была
выполнена команда G17 или G19. G18 или наклон оси С
остановливают вывод путей перемещения.
Всегда: функция моделирования отображает каждый путь
перемещения во всех окнах моделирования.
Отображение исходного кадра: отображение кадра
показывает запрограммированные NC-кадры (NC-исходные
кадры) одного или нескольких суппортов. Установите:
отображение исходного кадра для актуального (выбранного)
суппорта
отображение исходного кадра для выделенного суппорта
