Отображение кадра, выдача переменных
CNC PILOT различает:

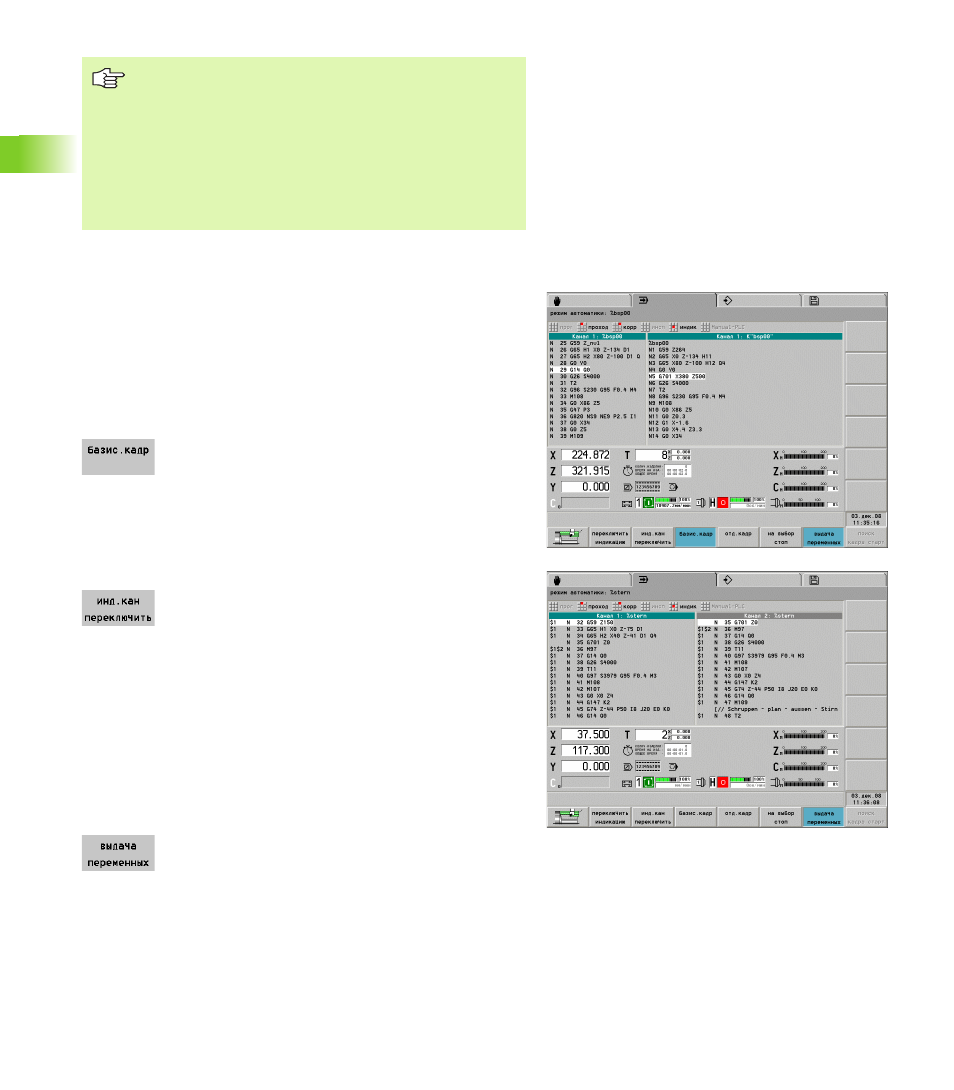

Отображение кадра: NC-кадры отображаются так, как они
были запрограммированы.
Отображение базового кадра: циклы "раскрыты".
Отображаются отдельные перемещения. Нумерация базовых
кадров не зависит от запрограммированных номеров кадров.
Активация индикации базовых кадров:
U
Включение/выключение индикации базовых
кадров
Индикация канала
В токарных станках с несколькими суппортами активируйте
отображение кадров максимум для 3 каналов.
Подключение отображения каналов:
U
При каждом нажатии Softkey "подключается" один
канал. После этого отображается только один
канал.
Если активно отображение кадров для одного канала, то
отображение базовых кадров производится в правом окне. Если
активно отображение кадров нескольких каналов, то отображение
базовых кадров замещает отображение кадров.
Размер шрифта
Размер шрифта отображения кадров настраивается через меню.
U
"Инд > Размер шрифта > меньше" уменьшает шрифт
U
"Инд > Размер шрифта > больше" увеличивает шрифт
Вывод переменных
U
"Нажатая Softkey" допускает вывод переменных (с
помощью PRINTA). В противном случае вывод
переменных блокируется.
Индикаторы контроля нагрузки: смотри “Контроль нагрузки” на
Если NC-программа останавливается перед точкой
прерывания, то "удаление до точки прерывания" имеет
крайне важное значение для точки старта:
Если введенное значение больше, чем расстояние
от начала кадра до точки прерывания, то CNC PILOT
стартует с начала прерванного NC-кадра.
Если введенное расстояние меньше, чем
расстояние от начала кадра до точки прерывания, то
CNC PILOT учитывает это расстояние.
