Ход цикла
1 Стартовая позиция (X, Z, C) - это позиция перед циклом.
2 Рассчитывает распределение проходов (подвод в плоскости
фрезерования, подводы на глубину фрезерования).
3 Подводит на безопасное расстояние и выполняет подачу на
врезание для первой глубины фрезерования.
4 Фрезерует плоскость.
5 Производит отвод на безопасное расстояние, подводит и
добавляет подачу для следующей глубины фрезерования.
6 Повторяет 4-5 раз, пока не будет отфрезерована вся
плоскость.
7 Производит возврат в соответствии с „плоскостью
возврата J“.

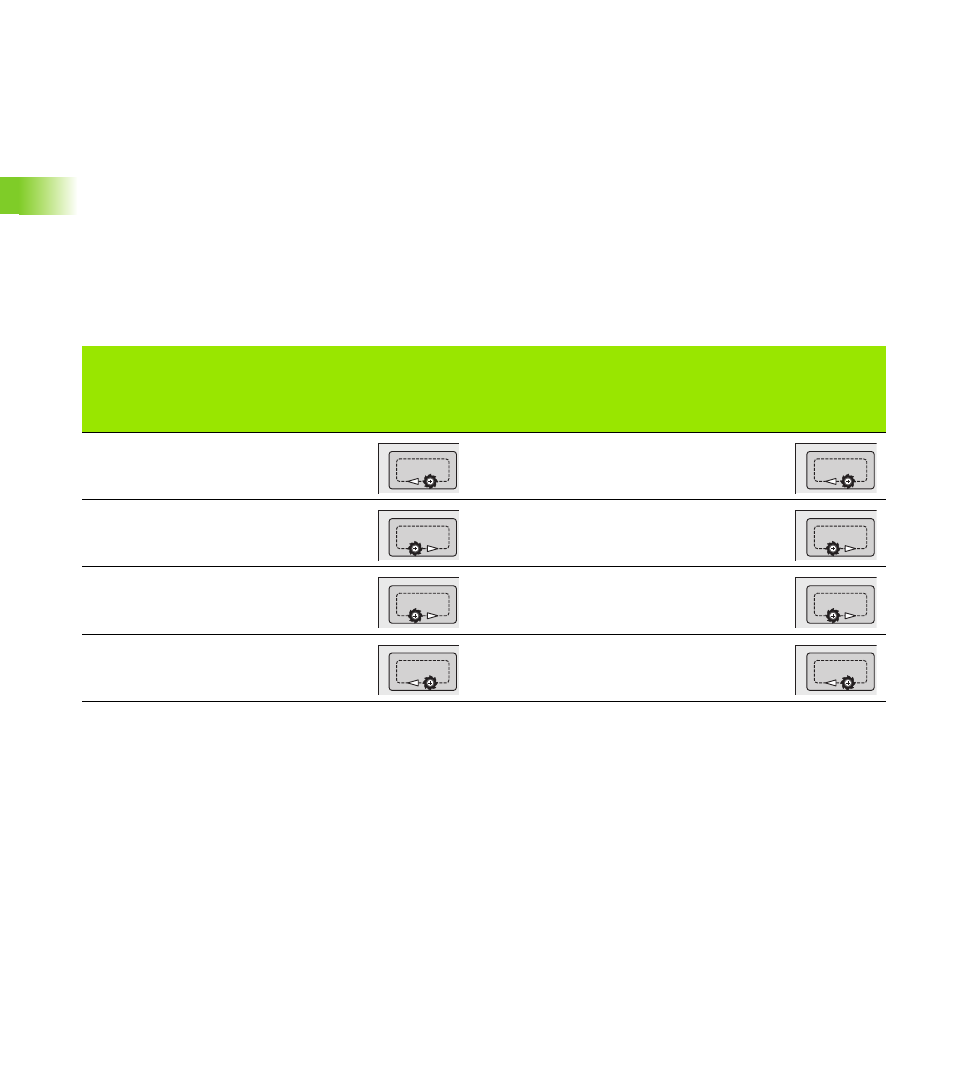

Чистовое фрезерование карманов G846
Направление
прохода
фрезерования
Направление
вращения
инструмента
Выполнение
Направление
прохода
фрезерования
Направление
вращения
инструмента
Выполнение
Встречное (H=0)
Mx03
Встречное (H=0)
Mx03
Встречное (H=0)
Mx04
Встречное (H=0)
Mx04
Попутное (H=1)
Mx03
Попутное (H=1)
Mx03
Попутное (H=1)
Mx04
Попутное (H=1)
Mx04
