Раздел ЗАЖИМНЫЕ УСТРОЙСТВА
Раздел программы ЗАЖИМНЫЕ УСТРОЙСТВА x (x: 1..4)
определяет загрузку шпинделя x. "Таблица зажимных устройств"
заполняется идентификационными номерами зажимных
патронов, зажимных кулачков и дополнительного зажима (центр
задней бабки и т.д.).
Ввод данных зажимных устройств:
U
Выберите "Нача(ло) > Зажимные устройства“. CNC
PILOT позиционирует курсор в раздел
ЗАЖИМНЫЕ УСТРОЙСТВА.
U
Отпозиционируйте курсор
U
Нажмите клавишу INS: редактор откроет
диалоговое окно "Зажимные устройства“.
U
Редактирование диалогового окна
Изменение данных зажимных устройств:
U
Установите курсор на зажимное устройство
U
Нажмите ENTER
U
Произведите редактирование в диалоговом окне
"Зажимные устройства"

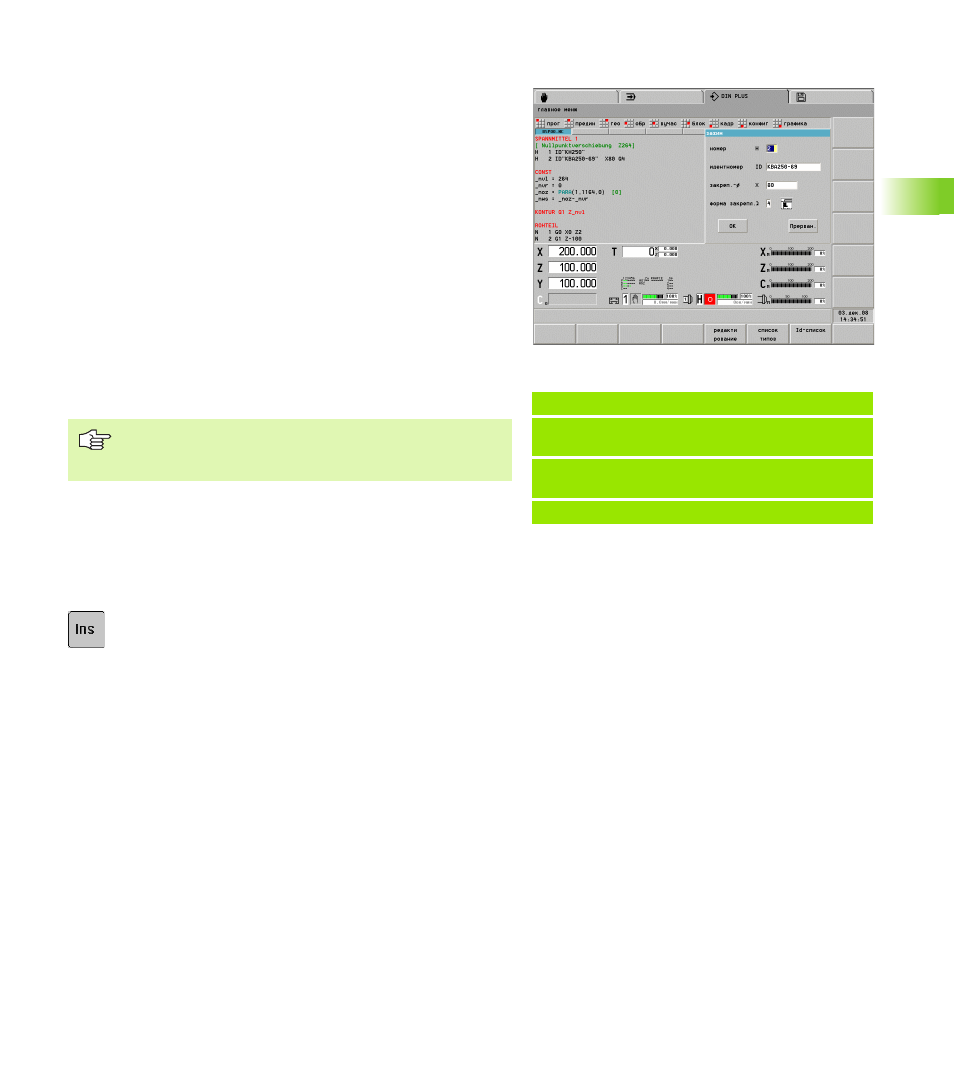

Пример: "Таблица зажимных устройств"
ЗАЖИМНОЕ УСТРОЙСТВО 1
H1 ID"KH250"
[Зажимной патрон]
H2 ID"KBA250-77"
[Зажимные кулачки]
. . .
Параметры диалогового окна "Зажимные устройства"
H
Номер зажимного устройства (база для G65)
H=1: Зажимной патрон
H=2: Зажимной кулачок
H=3: Дополнительный зажим – сторона шпинделя
H=4: Дополнительный зажим – сторона задней бабки
ID
Идентификационный номер зажимного устройства
(опорное значение для базы данных)
X
Диаметр зажима зажимных кулачков
Q
Зажимная форма зажимных кулачков (смотри G65)
"Таблица зажимных устройств" анализируется в
режиме моделирования (G65). Она не влияет на
выполнение программы.
