574
6.17
Конфигу
р
ация
TURN PLUS
Конфигурация окон (видов)
Определите "Виды", которые TURN PLUS должен показывать
наряду с главным видом (XZ-плоскость).
Выбор:
U
Выберите "Конфигурация > Изменение"
U
Выберите "Виды". TURN PLUS открывает диалоговое окно
"Конфигурирование окон".
Диалоговое окно "Конфигурирование окон"
Виды: отображение выбранных видов
Выбор: отметьте виды, которые должны выводиться на экран
Отобразить основной вид симметрично?
Да: изображать контур полностью
Нет: изображать контур выше центра вращения
Конфигурация контрольной графики
С помощью этой конфигурации можно влиять на процесс и
изображение траекторий в "контрольной графике".
Выбор:
U
Выберите "Конфигурация > Изменение"
U
Выберите "Контрольная графика > IAG" (или ".. > AAG"). TURN
PLUS откроет диалоговое окно "Контрольная графика IAG/
AAG".

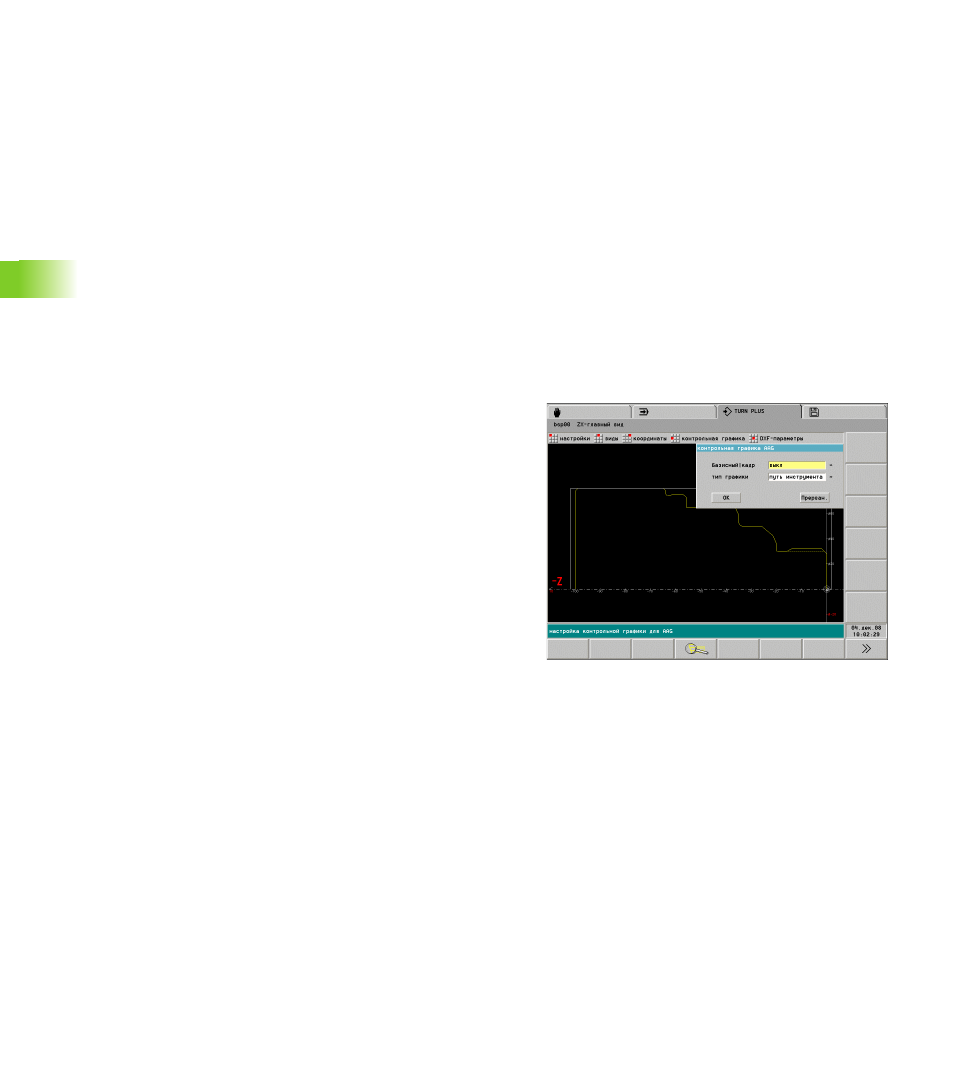

Диалоговое окно "Контрольная графика IAG/AAG"
Базовый кадр:
Вкл.: контрольная графика останавливается после каждого
пути перемещения. С помощью Softkey "Дальше" запускается
следующее перемещение.
Выкл.: контрольная графика моделирует обработку без
остановки.
Тип графики:
Траектория инструмента: контрольная графика изображает
пути подачи с помощью протяженной линии (эталон:
теоретическая вершина режущей кромки).
След резца: контрольная графика изображает пройденную
"режущей областью" инструмента плоскость в
заштрихованном виде. Вы видите срезанный участок с учетом
точной геометрии режущей кромки (радиуса кромки, ширины
кромки и длины кромки и т.д.). Базой для изображения
являются данные инструмента.
Графика стирания: заготовка показана как "заполненная
поверхность", и при обработке она "срезается".
