Программируйте „D" и „V" для обработки части фигуры.

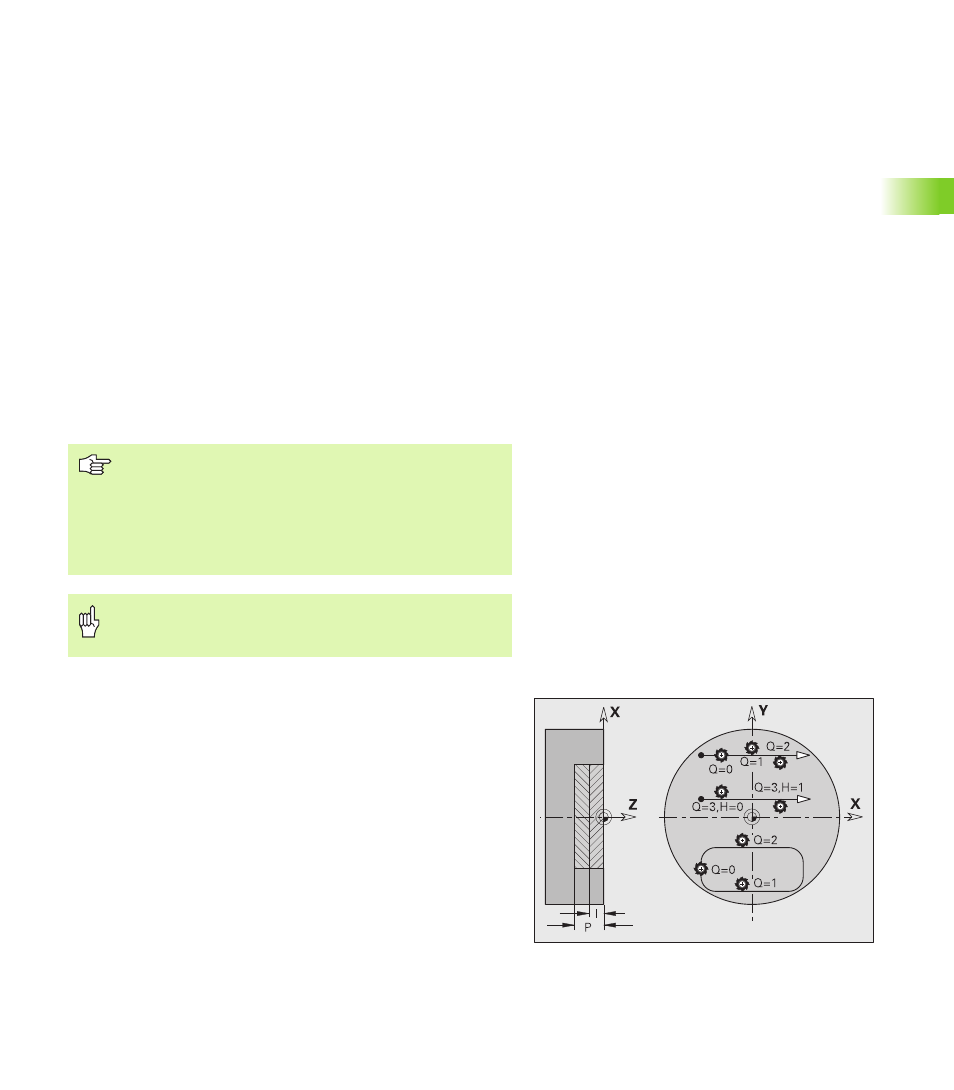

G840 – Фрезерование
На направление фрезерования и компенсацию радиуса фрезы
(FRK) вы влияете с помощью „типа цикла Q", „направления
фрезерования H“ и направления вращения фрезы (смотри
таблицу). Программируйте только перечисленные в следующей
таблице параметры.
Смотри также:
G840 – Основы: Стр. 271
G840 – определение положений предварительного сверления:
Стр. 272
D
Начало номера элемента для частичных фигур
Направление описания контура для фигур - "против
часовой стрелки". Первый элемент контура для фигур:
Круглая канавка: большая дуга окружности
Полная окружность: верхняя полуокружность
Прямоугольники, многоугольники и линейные канавки:
"угол положения" указывает на первый элемент
контура.
V
Конец номера элемента для частичных фигур
A
Процесс "Определение позиции предварительного
сверления": А=1
NF
Маркер позиции - отсчетная величина, под которой цикл
сохраняет позицию предварительного сверления [1..127].
WB
Диаметр дополнительной обработки - диаметр
фрезерующего инструмента
Цикл учитывает диаметр активного инструмента при
расчете позиции предварительного сверления.
Поэтому перед вызовом „G840 A1 ..“ замените
сверло.
Программируйте припуски при определении
положений предварительного сверления и
фрезеровании.
G840 перезаписывает позиции предварительного
сверления, которые пока еще сохранены под опорным
размером „NF“.
Параметр – определение позиции предварительного
сверления
