Настройка таблицы зажимных устройств
Таблица зажимных устройств анализируется с помощью
"сопутствующей графики".
С помощью "Страница вперед/назад" можно посмотреть
комплектацию зажимными устройствами других шпинделей.
Параметр "шпиндель x" (главный шпиндель, шпиндель 1, ..)
Идент. номер зажимного патрона: ссылка на базу данных
Идент. номер зажимного кулачка: ссылка на базу данных
Идент. номер дополнительного зажима: ссылка на базу данных
Зажимная форма: определение внутреннего/внешнего зажима
и используемой степени зажима
Диаметр зажима: диаметр, с которым зажимается
обрабатываемая деталь. (Диаметр обрабатываемой детали
при внешнем зажиме, внутренний диаметр при внутреннем
зажиме)
Параметр "Задняя бабка"
Идент. номер наконечника пиноли: ссылка на базу данных

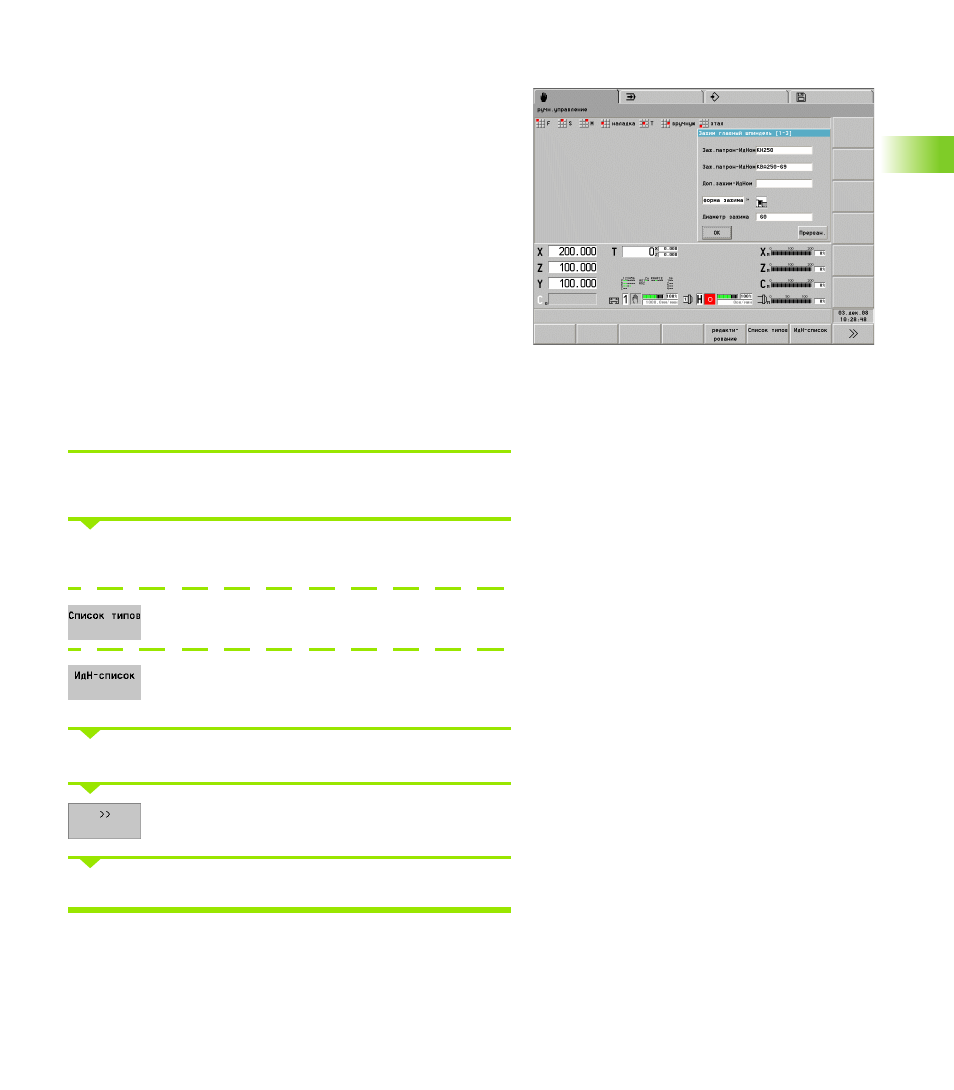

Настройка таблицы зажимных устройств
Выберите "Настройки > Зажимные устройства > Главный
шпиндель (или задняя бабка)"
Для зажимного патрона, зажимных кулачков и дополнительного
зажима: введите идент. номер зажимного устройства
Отсортировать зажимные устройства по типу
Отсортировать зажимные устройства по идент.
номеру
Выбор зажимного устройства из базы данных
Зажимная форма: несколько раз нажмите
Softkey, чтобы настроить зажимную форму
Введите диаметр зажима
