Сохранение составленного контура
Можно сохранить составленный в моделировании контур и
загрузить его в DIN PLUS. Составленный с помощью
моделирвания контур заготовки и готовой части можно загрузить
в DIN PLUS (меню блока: "вставить контур").
Пример: оператор описывает заготовку и готовую часть заготовки
и моделирует обработку первого закрепления. Затем необходимо
сохранить контур и использовать его для второго закрепления.
При "составлении контура" моделирование сохраняет:
ЗАГОТОВКА: смоделированное состояние изготовления
контура
ГОТОВАЯ ЧАСТЬ: запрограммированную готовую деталь
Моделирование учитывает смещение нулевой точки заготовки и/
или зеркальное отображение заготовки.

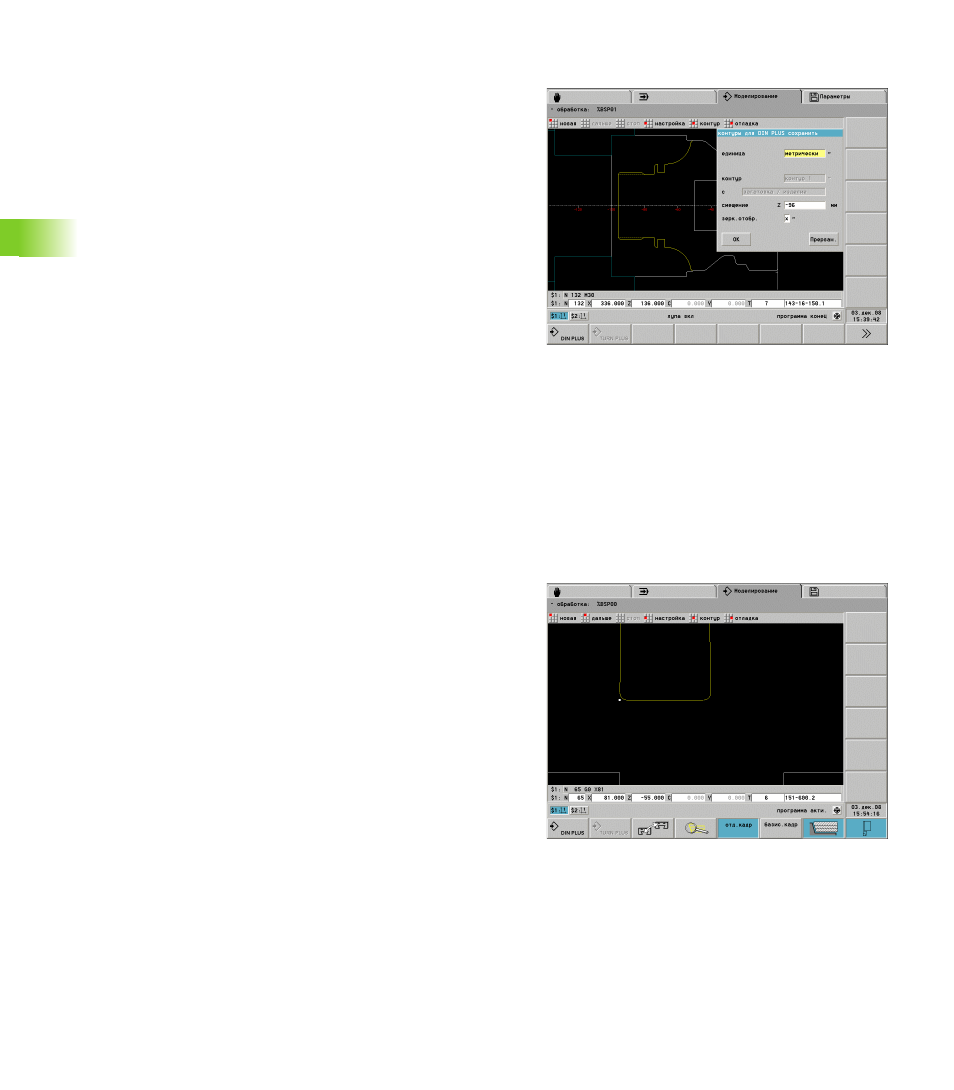

Сохранение контура:
U
Выберите "Kонтур > сохранение контуров": моделирование
откроет окно диалога "контуры сохранить в качестве
подпрограмм NC". Поля ввода:
Единица: описание контура метрически или в дюймах
Контур: выбор контура (в случае нескольких контуров)
Смещение: смещение нулевой точки заготовки
Зеркальное отображение: отображать/не отображать контуры
зеркально
Индикация нулевой метки режущей кромки
При моделировании обработки изображается нулевая метка
режущей кромки при очень сильном увеличении. На основании
этого можно определить ориентацию инструмента.
