HEIDENHAIN CNC PILOT 4290 141
4.4
Идентификат
о
р
ра
здела
программы
„ "Простое" описание инструмента:
„ Инструменты применимы только дя простых путей
перемещения и простых токарных циклов (G0...G3, G12, G13;
G81...G88).
„ Отслеживание контура не производится.
„ Производится компенсация радиуса режущей кромки.
„ Простые инструменты в базу данных не вводятся.

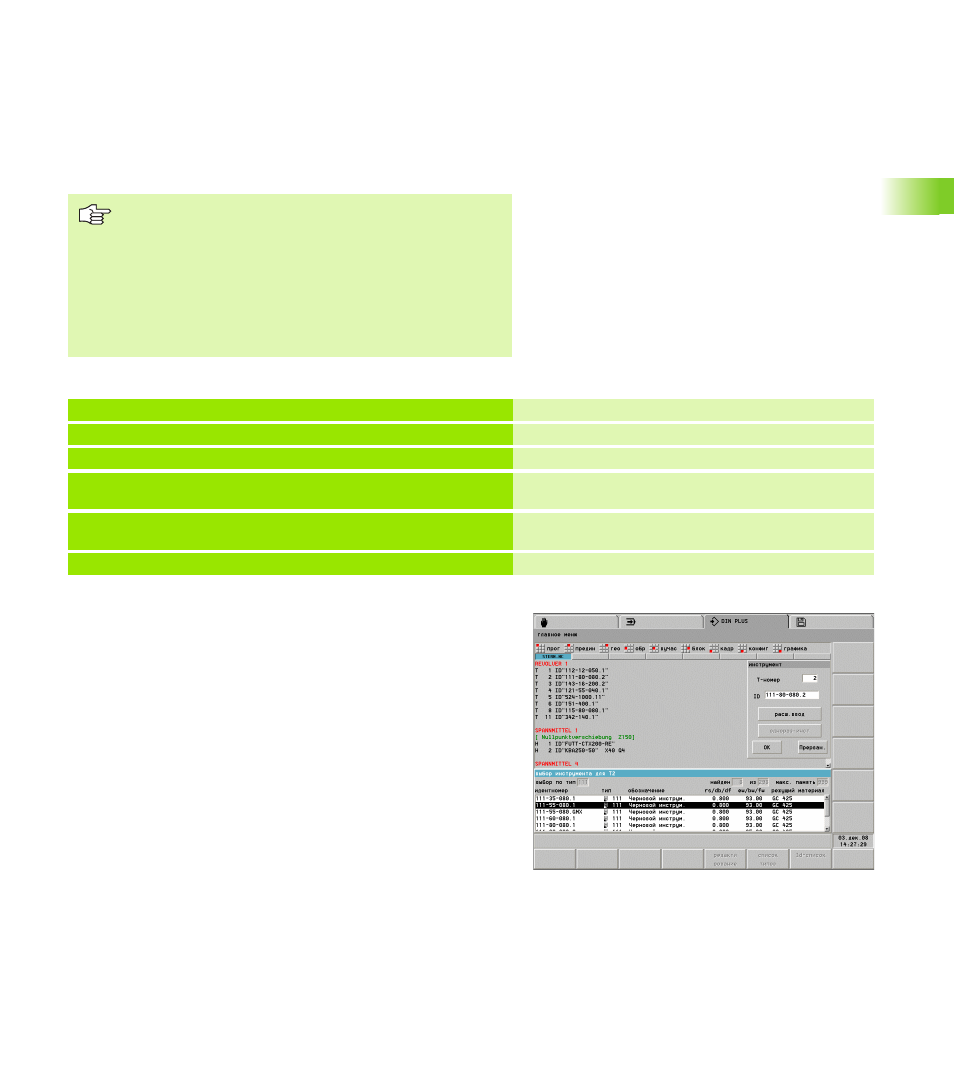

Пример "Таблицы револьверной головки"
Редактирование комплектации револьверной головки
В разделе РЕВОЛЬВЕР для каждого занятого места револьвера
„ вводится идентификационный номер, если инструмент описан в
базе данных.
„ описание инструмента вводится непосредственно, если речь
идет о "временных инструментах".
„ Если программирование РЕВОЛЬВЕРА не
производится, то используются внесенные в
"список инструментов" инструменты.
„ Имена "_SIM...“ и „_AUTO...“ зарезервированы для
„временных инструментов“ (простые инструменты и
инструменты без идентификационного номера).
Описание инструмента действительно только на то
время, пока NC-программа активирована в режиме
моделирования или в автоматическом режиме.
РЕВОЛЬВЕР 1
T1 ID"342-300.1" Инструмент из базы данных
T2 WT1 X50 Z50 R0.2 B6 простое описание инструмента
T3 WT122 X15 Z150 H0 V4 R0.4 A93 C55 I9 K70 расширенное описание инструмента без записи
в БД
T4 ID"ERW.1" WT112 X20 Z150 H2 V4 R0.8 A95 C80 B9 K70 расширенное описание инструмента с записью в
БД
. . .
Параметры диалогового окна "Инструмент"
T-номер
Позиция на держателе инструмента
ID Идентификационный номер (опорное
значения для базы данных)
Экранная кнопка
"Расширенный
ввод"
Переключение на "расширенное описание
инструмента"
Экранная кнопка
"Простой инстр."
Переключение на "простое описание
инструмента"
