642
8.1
Ба
за
данных
инстр
умент
ов
Параметры фрезерного инструмента

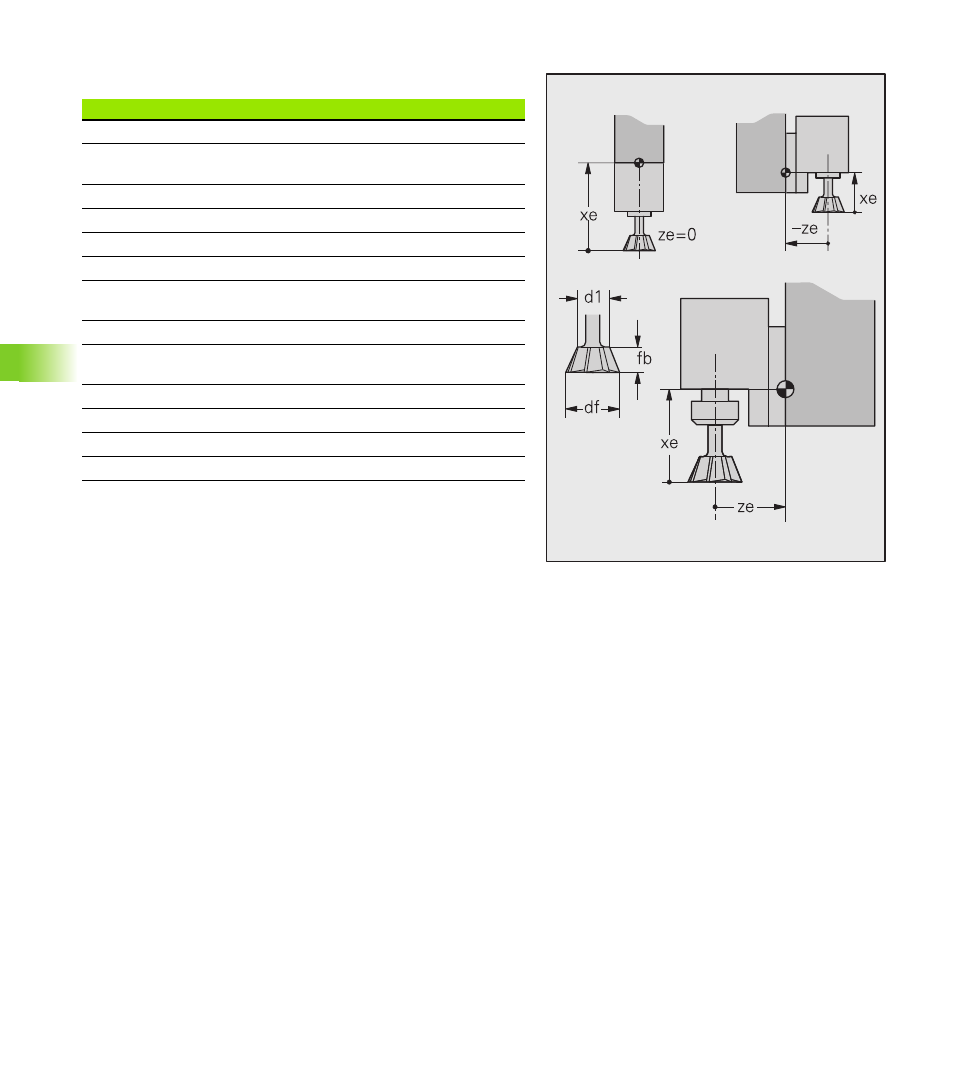

Пример инструмента: тип 611
Диалоговое окно параметров 1
G
S
TP
ID: идентификационный номер инструмента
•
•
•
X-, Z-, Y-размер (xe, ze, ye): установочные
размеры
•
–
–
Durchm (df): диаметр фрезы, спереди
•
•
•
Durchm (d1): диаметр фрезы
•
•
•
Ширина (fb): ширина фрезы
•
•
•
Угол (fw): угол фрезы
•
•
•
Глуб.погр. (et): максимальная глубина
погружения
•
•
–
ПолУгл (rw): угловое положение
•
•
–
X-, Z-, Y-корр. (DX, DZ, DY): значения
коррекции (максимум +/– 10 мм)
•
–
–
D-Korr (DD): коррекция диаметра фрезы
•
–
–
Вращ.: направление вращения шпинделя
•
–
•
SchnLän (sl): длина режущей кромки фрезы
•
•
•
Количество зубьев фрезы
•
–
•
