612
7.6
Парам
етры
обрабо
тки
3 – центрическое предварительное
сверление
Центрическое предварительное сверление – выбор
инструмента
Предварительное сверление производится максимум в 3 этапа:
„ 1. Этап предварительного сверления (предельный диаметр
UBD1)
„ 2. Этап предварительного сверления (предельный диаметр
UBD2)
„ Этап финишного сверления
„ Финишное сверление производится при: dimin <= UBD2
„ Выбор инструмента: db = dimin

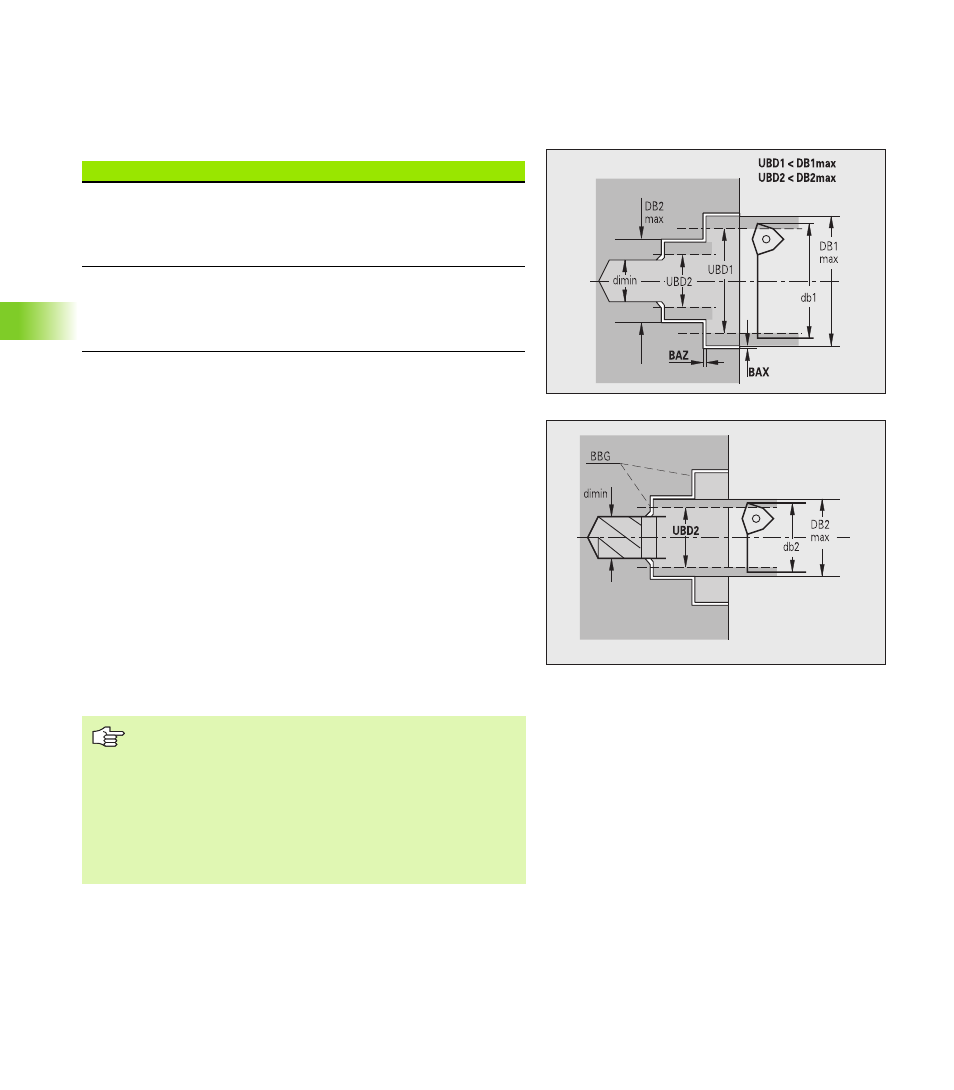

Обозначения на рисунках:
„ db1, db2: диаметр сверла
„ DB1max: максимальный внутренний диаметр 1-ый этап
сверления
„ DB2max: максимальный внутренний диаметр 2-ой этап
сверления
„ dimin: минимальный внутренний диаметр
„ BBG (ограничительные элементы сверления): элементы
контура, которые режутся с помощью UBD1/UBD2
Выбор инструмента
1. Предельный диаметр отверстия [UBD1]
„ 1. Шаг предварительного сверления: если UBD1 <
DB1макс
„ Выбор инструмента: UBD1 <= db1 <= DB1макс
2. Предельный диаметр отверстия [UBD2]
„ 2. Шаг предварительного сверления: если UBD2 <
DB2макс
„ Выбор инструмента: UBD2 <= db2 <= DB2макс
„ UBD1/UBD2 значения не имеют, если основная
обработка "центрическое предварительное
сверление" согласована с подчиненной обработкой
"финишное сверление" (смотри
"Последовательность обработки – основы" на
странице 555).
„ Условие: UBD1 > UBD2
„ UBD2 должно допускать последующую внутреннюю
обработку с помощью бор-штанги.
