HEIDENHAIN CNC PILOT 4290
531
6.14
Интерактивное
генериров
ание
плана
рабо
ты
(IA
G
)

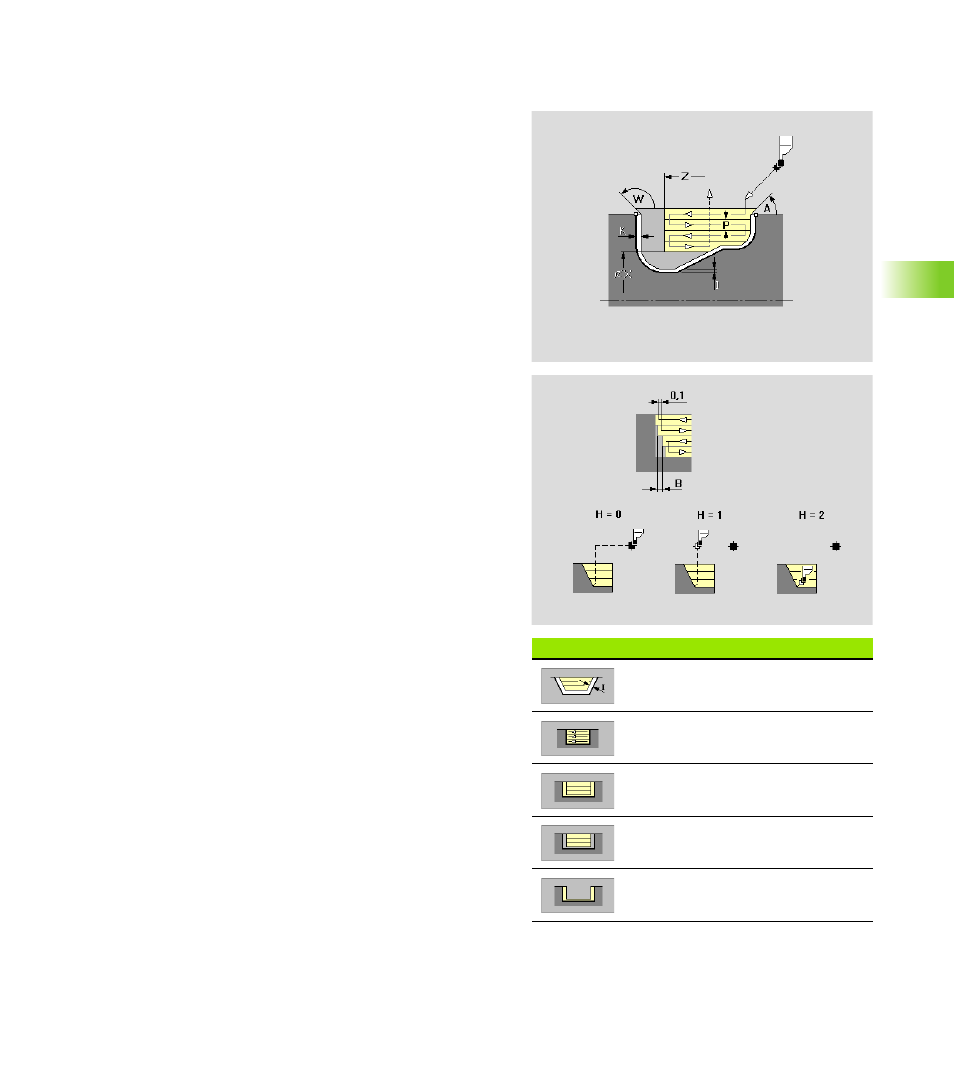

Токарная прорезка радиально/аксиально
(G869)
IAG генерирует для выделенной зоны контура цикл G869 (снятие
материала чередующимися движениями прорезывания и
черновой обработки).
Параметры радиальной и аксиальной токарной прорезки
идентичны вплоть до опорной оси угла подвода и отвода.
"Токарная прорезка аксиально": смотри "Токарная прорезка
аксиально (G869)" на странице 532
Softkey "Токарная прорезка"
Продольный припуск/постоянный
припуск
Одноправленно/двунаправленно
Предварительная прорезка и
чистовая обработка
Предварительная прорезка
Чистовая обработка
Параметры
P
Максимальная глубина резания
R
Коррекция глубины
В зависимости от материала, скорости подачи и т.д.
режущая кромка "отклоняется" при обработке точением.
Скорректируйте эту ошибку врезания с помощью
"коррекции глубины точения". Коррекция определяется, как
правило, эмпирически.
B
Ширина смещения
Начиная со второго подвода при переходе с точения на
прорезку подлежащий обработке резанием участок
уменьшается на "ширину смещения". При каждом
следующем переходе от обработки точением к обработке
прорезанием на этой боковой поверхности осуществляется
уменьшение на "B" дополнительно к предыдущему
смещению. Оставшийся материал срезывается в концу
предпрорезания с помощью хода прорезания.
A
Угол подвода (по умолчанию: против направления
врезания)
Радиально: привязка ось Z
Аксиально: привязка ось X
W
Угол отвода (по умолчанию: против направления врезания)
Рдиально: привязка ось Z
Аксиально: привязка ось X
X
Ограничение резания
Z
Ограничение резания
I
Зависит от настройки Softkey:
Продольный припуск
Постоянный припуск (сгенерированный "припуск G58"
перед циклом)
K
Торцевой припуск
S
(Однонаправленное/) двунаправленное предварительное
прорезывание (настройка с помощью Softkey)
Да (S=0): двунаправленно
Нет (S=1): однонаправленно в заданном при выделении
зоны обработки направлении
