HEIDENHAIN CNC PILOT 4290
95
3.5
Ав
то
м
атиче
ский
ре
жим

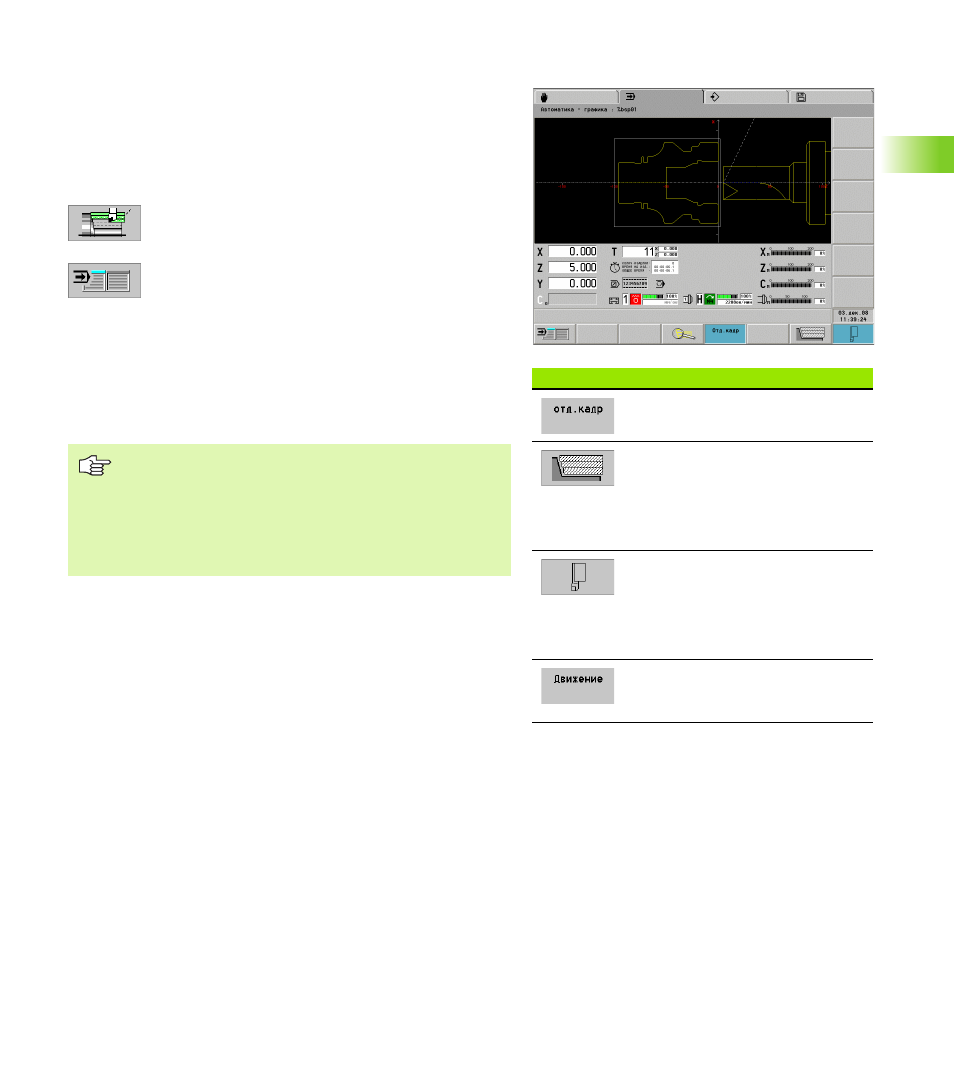

Графическое отображение
"Автоматическая графика" представляет запрограммированные
заготовки и готовые детали и отображает перемещения. При этом
вы контролируете процесс изготовления в непросматриваемых
точках, получаете обзор состояния обработки и т.д.
Все обработки, а также фрезерные операции представлены в
"поворотном окне" (XZ-вид).
U
Активация графики. Если графика уже была
активирована, то графическое изображение
адаптируется к текущему состоянию обработки.
U
Назад к отображению кадра
С помощью приведенных в таблице Softkey можно изменять вид
представления перемещений.
CNC PILOT в режиме "стандартных настроек" при каждом
переходе на следующий кадр прорисовывает все перемещение.
При настройке "Движение" графическое предоставление
процесса снятия стружки производится синхронно с процессом
изготовления.
Softkey "графический индикатор"
Установка режима покадровой
отработки
Представление перемещений
Линия, или
Дорожка резания
Представление инструмента
клавиши Softkey” на странице 379):
Световая точка, или
Инструмент
Представление процесса снятия
стружки производится синхронно с
процессом изготовления
Если заготовка не запрограммирована, то
предполагается "стандартная заготовка"
(управляющий параметр 23).
"Движение" должно быть настроено до начала NC-
программы. При повторениях программы (М99)
"Движение" стартует при следующем прогоне
программы.
