Прорезка общая
Элемент формы определяет аксиальную или радиальную
прорезку на линейном опорном элементе. Прорезка назначается
для выбранного опорного элемента.

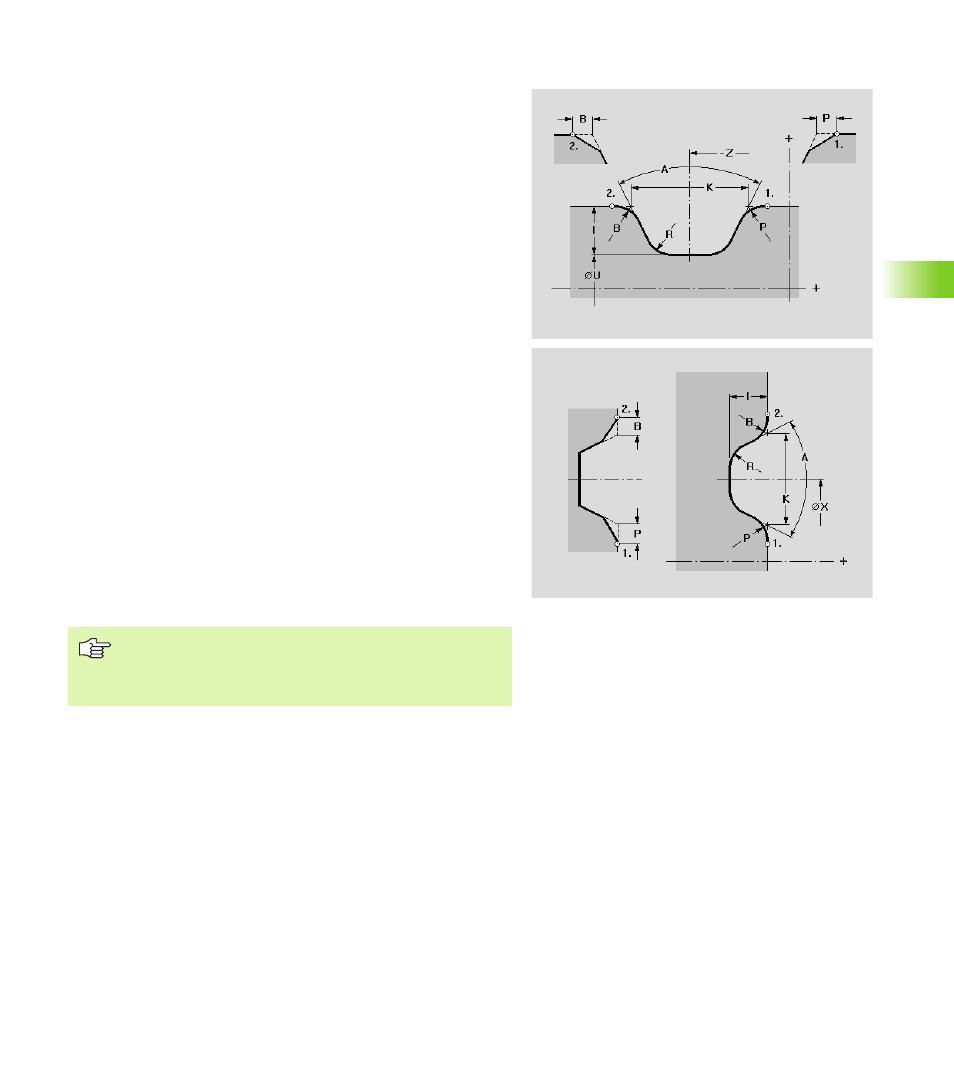

Параметры
X
Точка привязки
Z
Точка привязки
K
Ширина прорезки без фаски/скругления
I
Глубина прорезки
U
Диаметр основания прорезки (только при аксиальной
прорезке)
A
Угол прорезки, угол между боковыми поверхностями
прорезки
(0° <= A < 180°)
1. Угол:
Нет: фаска/скругление отсутствуют
Фаски: фаска
Скругление: скругление
P
Ширина фаски или радиус скругления (1-й угол)
2. Угол:
Нет: фаска/скругление отсутствуют
Фаски: фаска
Скругление: скругление
B
Ширина фаски или радиус скругления (2-й угол)
R
Радиус на дуге (внутренний радиус в обоих углах прорезки)
CNC PILOT определяет глубину прорезывания
относительно элемента привязки. Основание
прорезывания проходит параллельно элементу
привязки.
