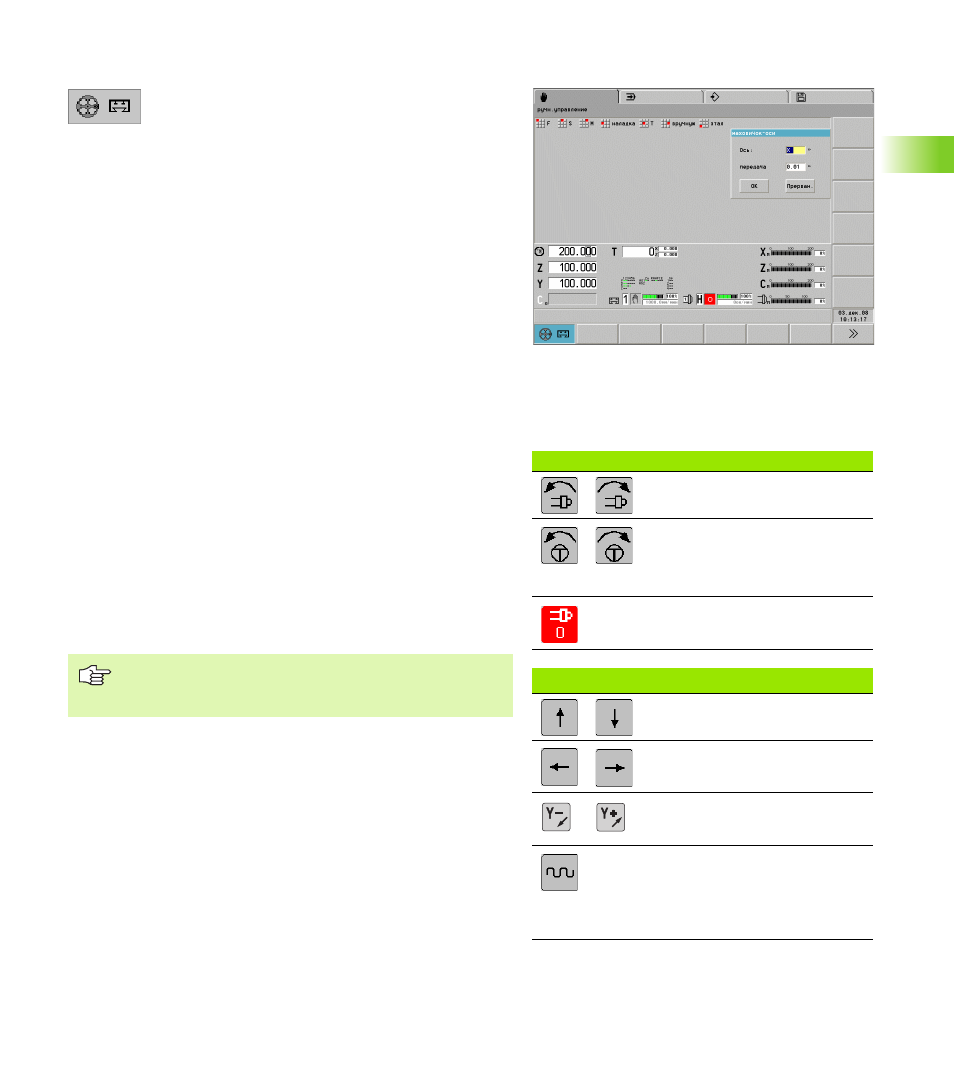

Маховичок
U
Назначение маховичка главной оси или оси C
(диалоговое окно "Маховичок - оси").
U
Ввод подачи или угла поворота на приращение
маховичка (диалоговое окно "Маховичок - оси")
U
Отмена назначения маховичка: нажмите Softkey
"Маховичок" при открытом диалоговом окне.
Вы видите назначение маховичка и его передаточное отношение
при отображении станка (буквенное обозначение оси и знаки
после запятой в передаточном отношении маховичка выделены).
Назначение маховичка отменяется в следующих случаях:
При переключении оси
При смене режима работы
При нажатии клавиши ручного выбора направления
Клавиши шпинделя и ручного выбора
направления
Клавиши "станочного пульта" используются для обработки
детали в ручном режиме управления и при таких специальных
функциях, как позиции/корректирующие значения (контактное
измерение, касание и т.д.).
Активация инструмента, установка частоты вращения шпинделя и
подачи производятся заранее.
С помощью МР задаются следующие параметры:
MP 805, 855, ...: частота вращения шпинделя при "нажатии
клавиши"
MP 204, 254, ...: скорость ускоренного хода
Клавиши шпинделя
Включение шпинделя в
направлении М3/М4
Шпиндель вращаетс в
направлении М3/М4 до тех пор,
пока клавиша нажата
(шпиндель "пошагово")
Шпиндель стоп
Клавиши ручного выбора направления
Перемещение суппорта в
направлении Х
Перемещение суппорта в
направлении Z
Перемещение суппорта в
направлении Y
Перемещение суппорта на
ускоренной подаче:
одновременно нажать клавишу
ускоренной подачи и клавишу
ручного выбора направления
При одновременном нажатии клавиш ручного выбора
направления осей X и Z суппорт перемещается по
диагонали.
