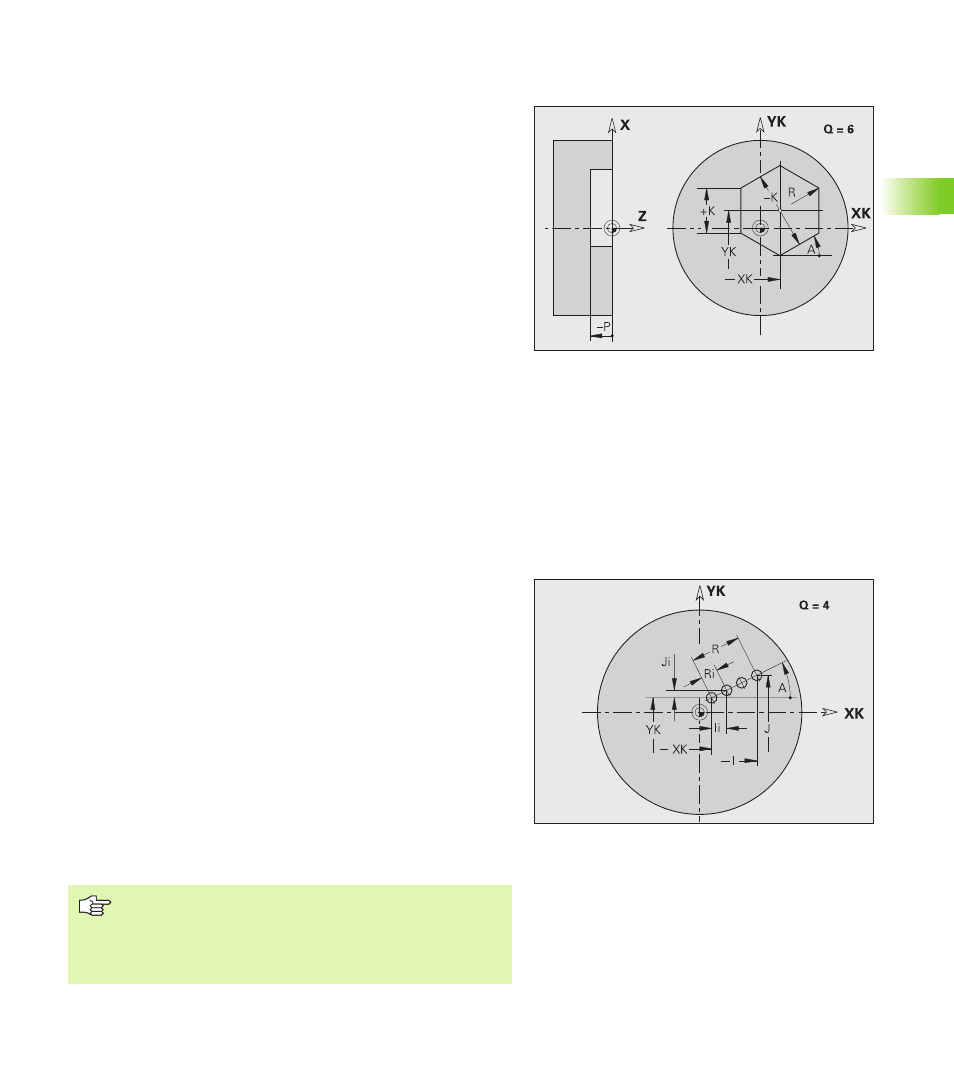

Правильный многоугольник торцовой/задней
стороны G307-Geo
G307 определяет многоугольник в контуре торцовой или задней
стороны.
Линейная модель торцовой/задней стороны
G401-Geo
G401 определяет линейную фигурную или просверленную
модель на торцовой или задней стороне. G401 влияет на
определяемую в следующем кадре фигуру/сверление (G300..305,
G307).
Параметры
XK
Центр в декартовых координатах
YK
Центр в декартовых координатах
Q
Количество граней (Q > 2)
A
Угол стороны многоугольника к оси XK (умолчание:0°)
K
Длина грани
K>0: длина грани
K<0: диаметр вписанной окружности
B
(Высота) ширина
R
Фаска/cкругление (по умолчанию: 0°)
R>0: радиус закругления
R<0: ширина фаски
P
Глубина/высота (умолчание: "P" из G308)
P<0: карман
P>0: остров
Параметры
Q
Количество фигур (по умолчанию: 1)
XK
Начальная точка в декартовых координатах
YK
Начальная точка в декартовых координатах
I
Конечная точка в декартовых координатах
J
Конечная точка в декартовых координатах
A
Угол продольной оси к оси XK (умолчание:0°)
R
Общая длина модели
Ri
Расстояние между фигурами (расстояние модели)
Запрограммируйте сверление/фигуру в
последующем кадре без центральной точки.
Цикл фрезерования (раздел ОБРАБОТКА) вызывает
в последующем кадре сверление/фигуру, но не
определение модели.
