HEIDENHAIN CNC PILOT 4290
81
3.4
Функции
настройки
Измерение инструмента с помощью измерительной оптики
Выберите поле ввода "X/Z".
Перекрыть острие инструмента в направлении X-/Z
перекрестьем.
Примените значение (или позицию Z)
Введите размеры инструмента

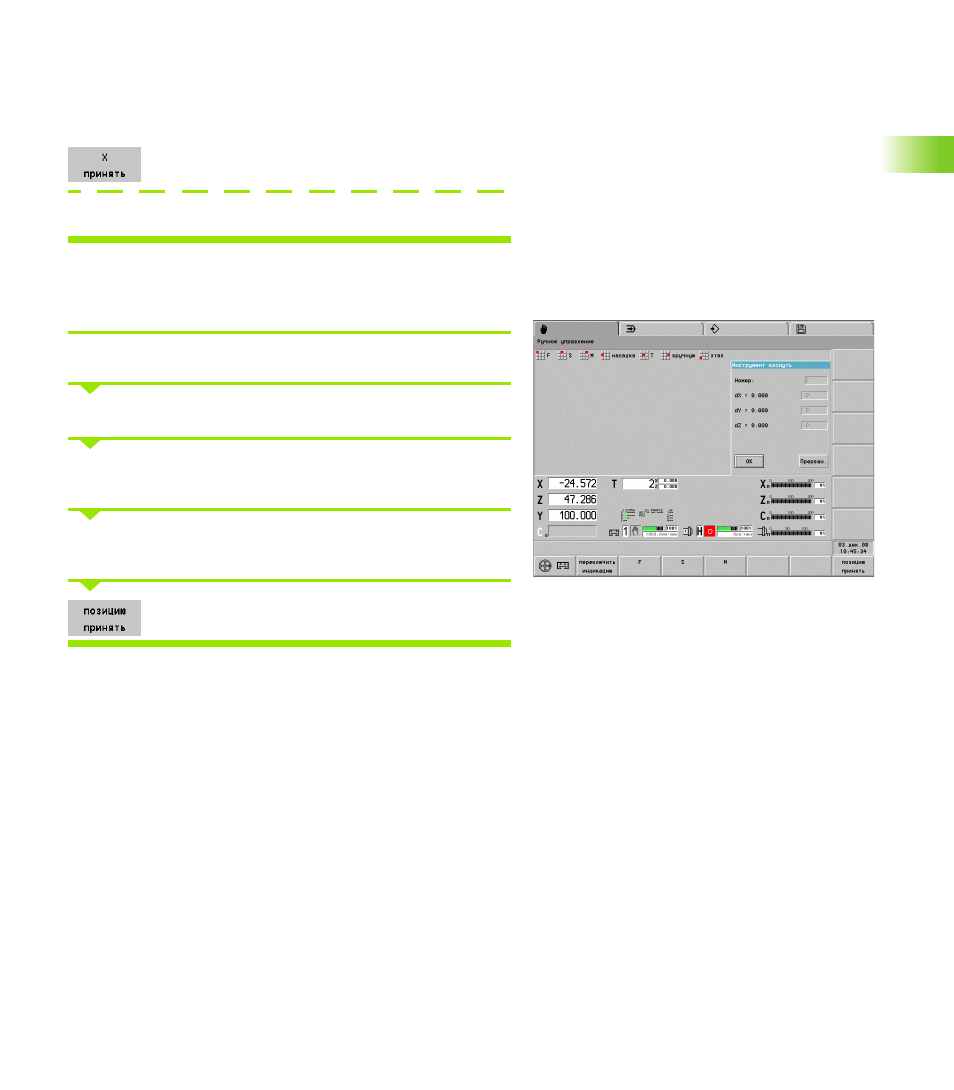

Определение коррекции инструмента
Наклоните инструмент
Выберите "Настройки > Настройка инстр. > Коррекции инстр."
Назначьте ручной маховичок оси X и переместите инструмент на
корректирующее значение
Назначьте ручной маховичок оси Z и переместите инструмент на
корректирующее значение
CNC PILOT применяет корректирующие значения.
