6.18
Ук
а
за
н
и
я
по
обрабо
тке
СОЖ: в зависимости от материала, материала режущей кромки и
типа обработки в технологической базе данных следует задать
обработку с использованием или без использования СОЖ.
Если в технологической базе данных определена СОЖ, то AAG
включает соответствующие контуры охлаждения для этого
рабочего блока. Если контур охлаждения работает с "высоким
давлением", то AAG генерирует соответствующую M-функцию.
IAG управляет контурами охлаждения так же, как и AAG.
Альтернативно в "данных резания" определяются контуры
охлаждения и ступени давления для текущего рабочего блока.
При "жесткой комплектации револьверной головки" каждому
инструменту назначаются контуры охлаждения, а также
настройка "Высокое/нормальное давление". AAG включает
соответствующие контуры охлаждения до тех пор, пока
инструмент используется.
Выемка
Если в последовательности обработки "Выемка" размещена
перед "Токарной прорезкой и прорезкой контура", то
ниспадающие зоны контура (неопределенные прорезки)
обрабатываются инструментами для черновой обработки. В
противном случае, AAG обрабатывает эти зоны контура
прорезными инструментами. Прорезки и выточки TURN PLUS
различает на основании "направленного вовнутрь угла
копирования EKW" (параметр обработки 1).
Если нельзя обработать зону выемки одним инструментом, то
TURN PLUS первым инструментом производит предварительную
обработку и срезает оставшийся материал с помощью
инструмента с противоположным направлением обработки.
Обработка контура (чистовая обработка): AAG производит
чистовую обработку зон врезания по той же стратегии, как и при
черновой обработке.
В зависимости от контура и доступных инструментов возникают
следующие ситуации:
Полная выемка одним инструментом. Если в наличии имеются
несколько инструментов, то инструмент со "стандартным
направлением обработки" имеет приоритет.

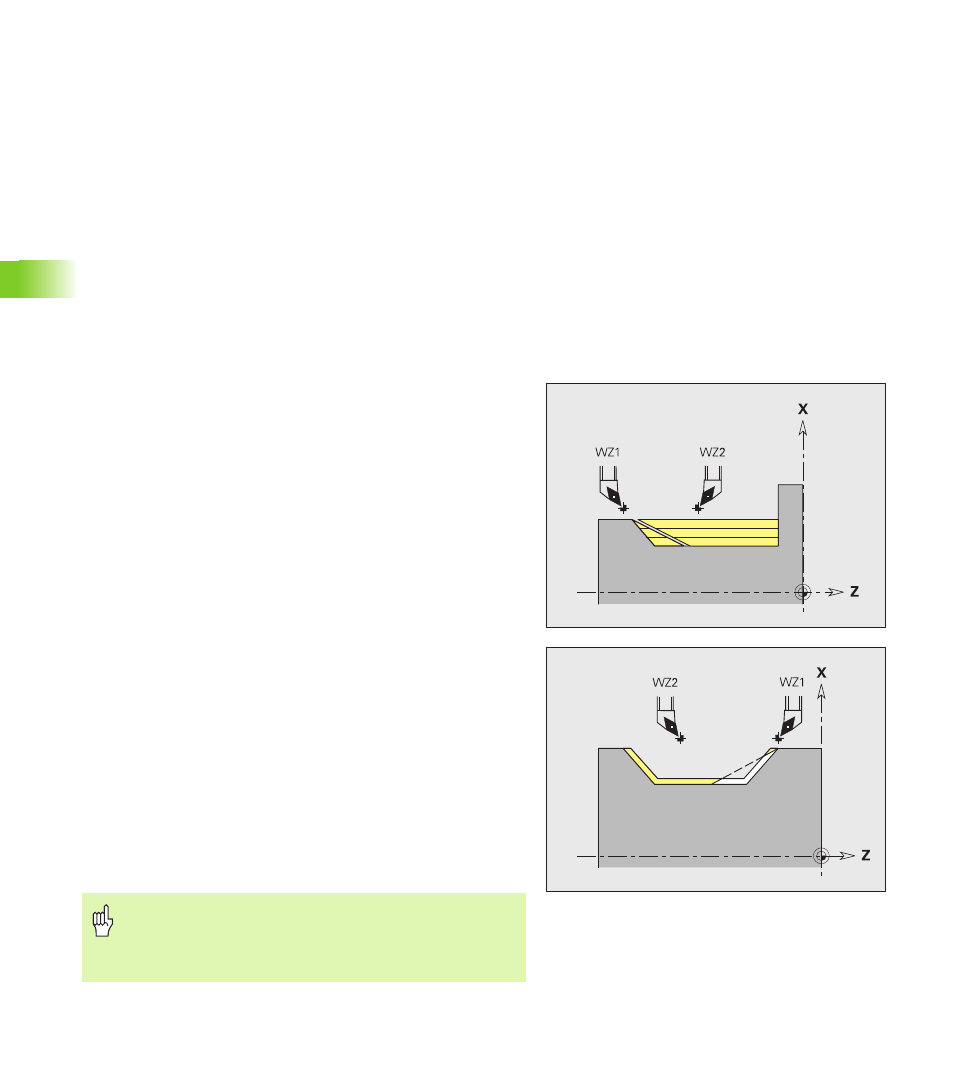

Если зона выемки в качестве заключительного имеет
поперечный элемент, то первая обработка выемки
производится к поперечному элементу (см. рисунок).
Если у обоих инструментов разные задние углы, то работа
сначала ведется инструментом с большим задним углом.
Если задние углы обоих инструментов равны, то работа ведется
сначала со стороны с наименьшим "направленным вовнутрь
углом копирования".
Осторожно, опасность столкновения
При выемках во внутренней зоне глубина погружения
инструмента не контролируется. Выбирайте
подходящие инструменты.
