Наложение элементов формы
Элементы формы накладываются на базовый контур. Но при
этом остаются "самостоятельные" элементы, которые можно
изменить или удалить. При необходимости TURN PLUS
генерирует специальную обработку элементов формы.
Сортировка учитывает тип элемента формы:
Фаска: внешние углы
Скругление: внешние и внутренние углы
Выточка: внутренние углы с перепендикулярными,
параллельными осям прямыми
Прорезка: прямые
Резьба: прямые
(Центрическое) сверление: центральная ось на торцевой и
задней стороне
Дополнительная информация: смотри "Элементы формы" на
Наложение элементов формы

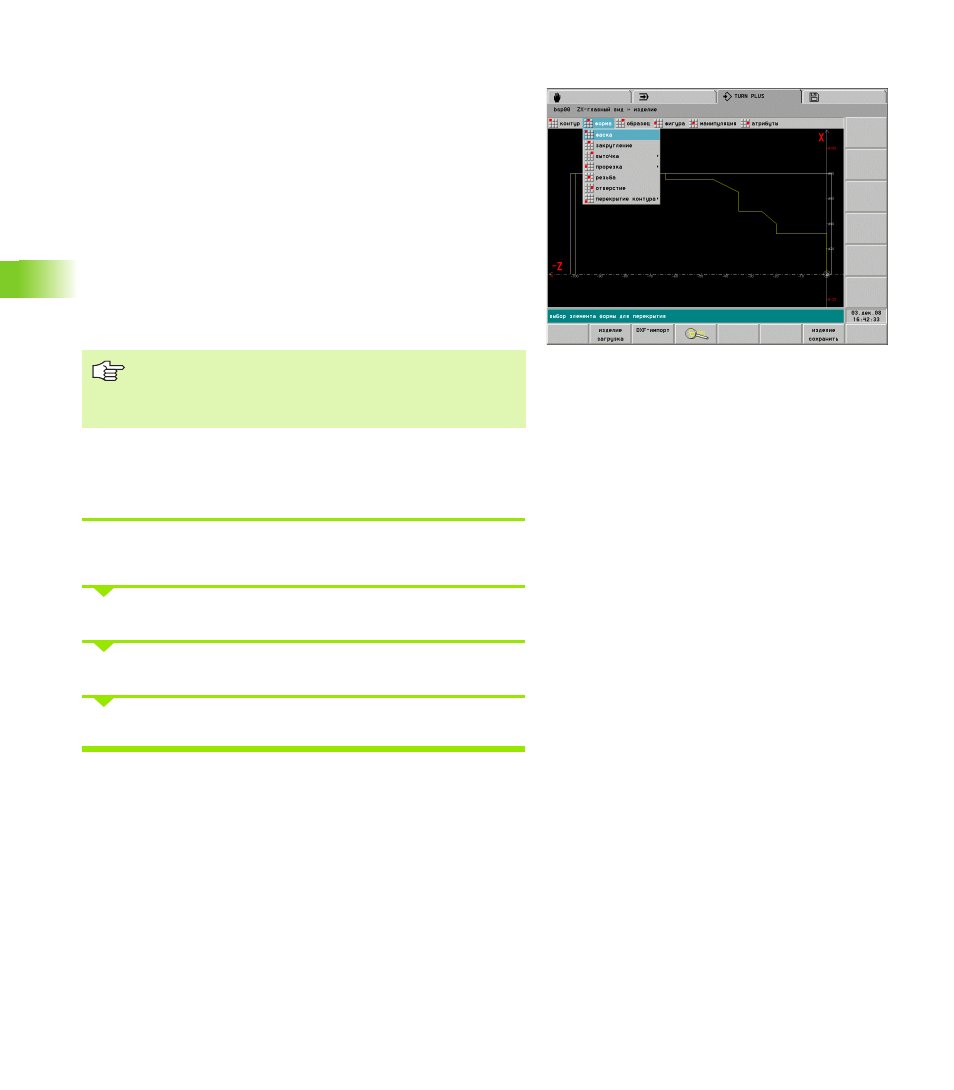

Выберите "Обрабатываемая деталь > Готовая деталь > Форма >
xx" (xx: тип элемента формы)
Выбор позиции (смотри "Выделение" на странице 466).
Введите параметры элемента формы.
TURN PLUS интегрирует элемент формы.
Определите фаски, скругления, выточки и т.д. как
элементы формы. После этого при генерации плана
работы будут учтены специальные обработки для этих
элементов формы.
