HEIDENHAIN CNC PILOT 4290 235
4.20
Св
яз
анные
с
ко
н
тур
ом
цик
лы
то
ч
е
н
и
я
Указания по обработке:
„ Переход с обработки точением на обработку резанием:
перед сменой обработки точением на обработку резанием CNC
PILOT отводит инструмент на 0,1 мм назад. Этим достигается
восстановление прямого положения "опрокинутой" режущей
кромки для обработки резанием. Это происходит независимо от
"ширины смещения В".
„ Внутренние скругления и фаски: в зависимости от ширины
резания и радиусов скругления перед обработкой скруглением
производятся несколько ходов резания, чтобы избежать
"текущего перехода" от обработки резанием к обработке
точением. Это предотвращает повреждение инструмента.
„ Кромки: свободные кромки срезаются с помощью обработки
резанием. Это предотвращает появления "висящих колец".

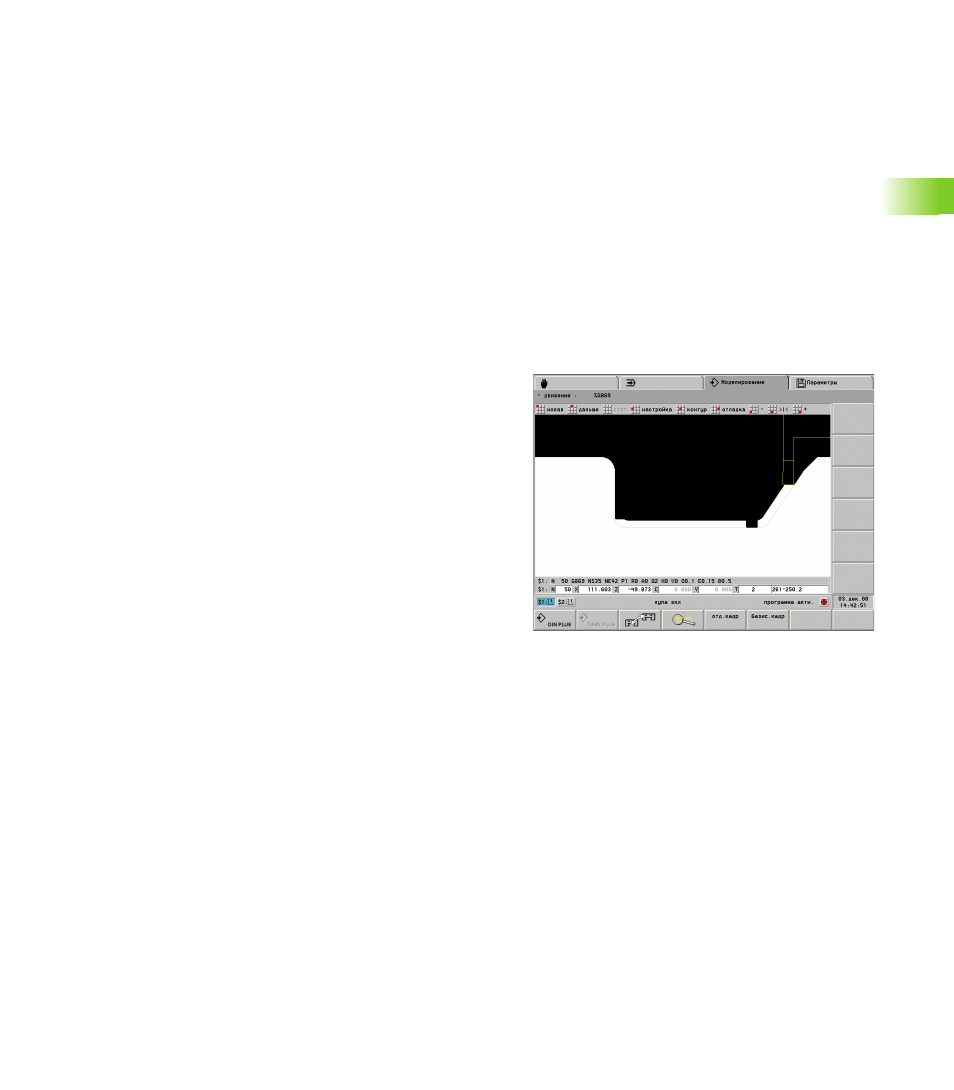

Выполнение цикла (при Q=0 или 1)
1 Рассчитывает зоны снятия стружки и распределение срезов.
2 Добавляет подачу от точки старта для первого среза с
учетом безопасного расстояния.
„ Радиальное врезание: сначала направление Z, затем X
„ Аксиальное врезание: сначала направление X, затем Z
3 Врезает (обработка резанием)
4 Снимает стружку перпендикулярно направлению резания
(обработка точением).
5 Повторяет 3..4 раза, пока не будет обработана зона снятия
стружки.
6 Повторяет при необходимости 2...5 раз, пока не будут
обработаны все зоны снятия стружки.
7 Если Q=0: выполняет чистовую обработку контура
