Линейно торцовая/задняя сторона G101
G101 перемещает линейно с подачей до "конечной точки".
Пример: G101
. . .
N1T7 G197 S1200 G195 F0.2 M104
N2 M14
N3 G110 C0
N4 G0 X110 Z2
N5 G100 XK50 YK0
N6 G1 Z-5
N7 G42 Q1
N8 G101 XK40 [линейная траектория торцовой
стороны]
N9 G101 YK30
N10 G103 XK30 YK40 R10
N11 G101 XK-30
N12 G103 XK-40 YK30 R10
N13 G101 YK-30
N14 G103 XK-30 YK-40 R10
N15 G101 XK30
N16 G103 XK40 YK-30 R10
N17 G101 YK0
N18 G100 XK110 G40
N19 G0 X120 Z50
N20 M15
. . .
Параметры
X
Конечная точка (диаметральный размер)
C

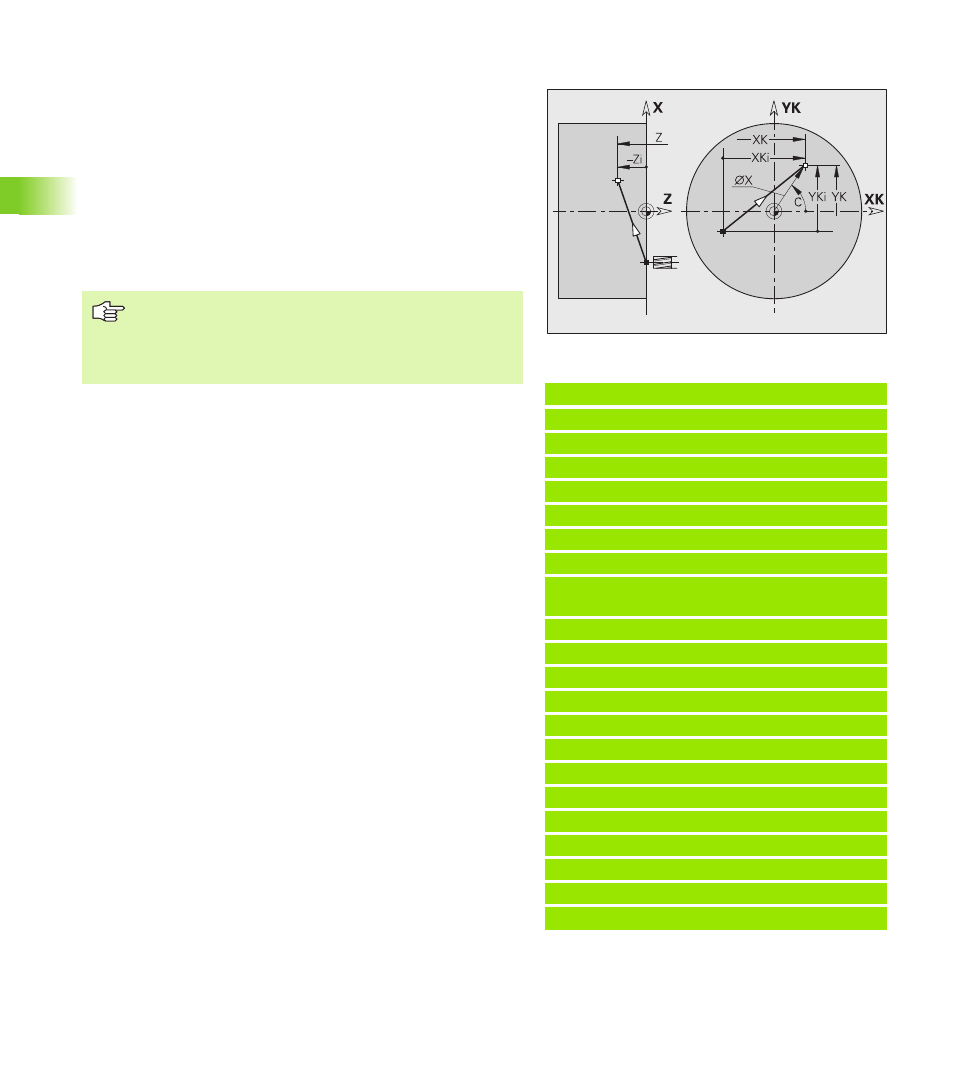

Конечный угол – угловое направление: см.
вспомогательный рисунок
XK
Конечная точка (декартовы координаты)
YK
Конечная точка (декартовы координаты)
Z
Конечная точка (по умолчанию: текущая позиция Z)
Программирование:
X, C, XK, YK, Z: абсолютно, в приращениях или с
самоудержанием
Запрограммируйте X–C или XK–YK
