HEIDENHAIN CNC PILOT 4290
463
6.8
Конт
ур
ы
ос
и
C

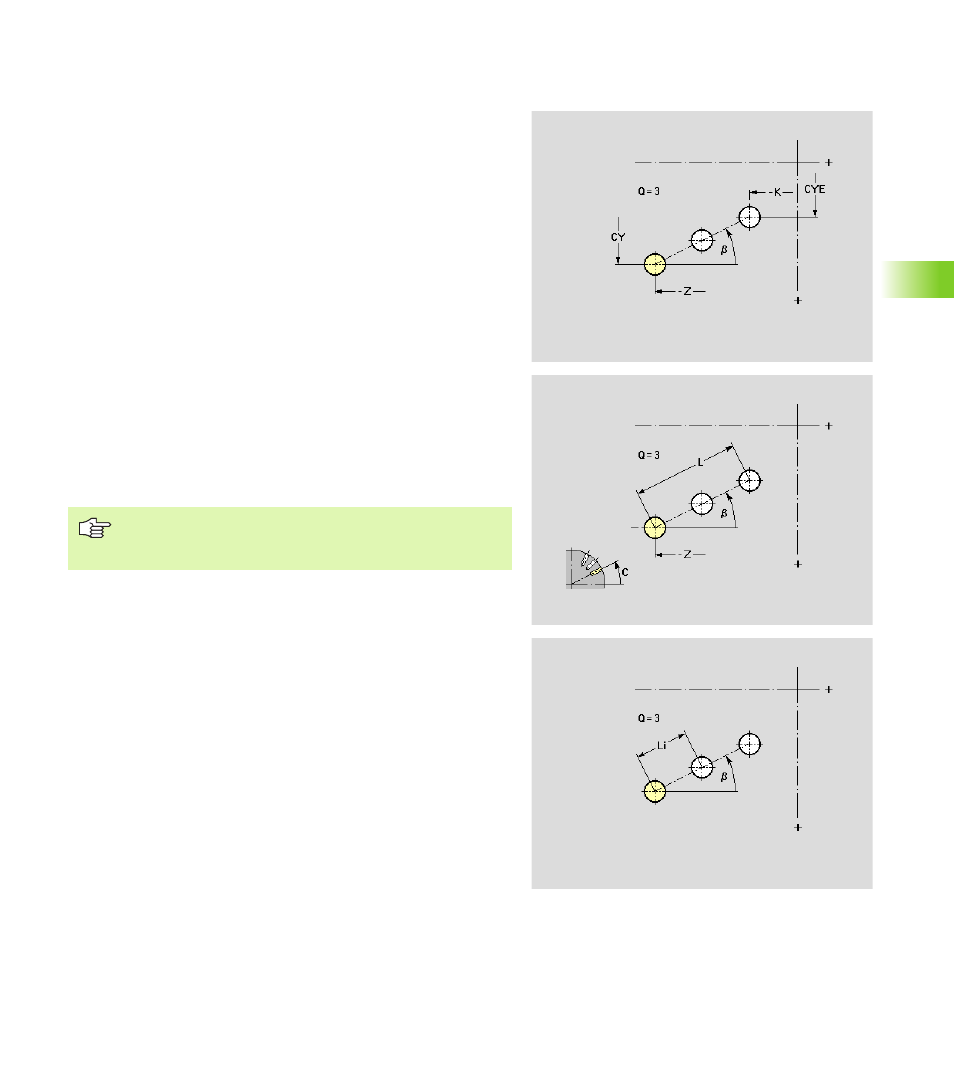

Образующая: линейная модель отверстий
или фигур
Функция определяет линейную модель отверстий или фигур на
поверхности образующей.
Параметры
Z
Начальная точка модели
CY
Начальная точка модели – угол как "размер отрезка"
C
Начальная точка модели – угол
Q
Количество фигур (по умолчанию: 1)
K
Конечная точка модели
Ki
Расстояние между двумя фигурами в направлении Z
CYE Конечная точка модели – угол как "размер отрезка"
CYi
Расстояние между двумя фигурами – как "размер
отрезка"
L
Общая длина шаблона
Li
Расстояние между двумя фигурами (шаблонное
расстояние)
b
Угол продольной оси модели (привязка: ось Z)
Описание сверления/описание фигур
Если "конечная точка" не программируется, тогда
отверстия/фигуры равномерно распределяются по
окружности.
