HEIDENHAIN CNC PILOT 4290
589
6.19
Пример

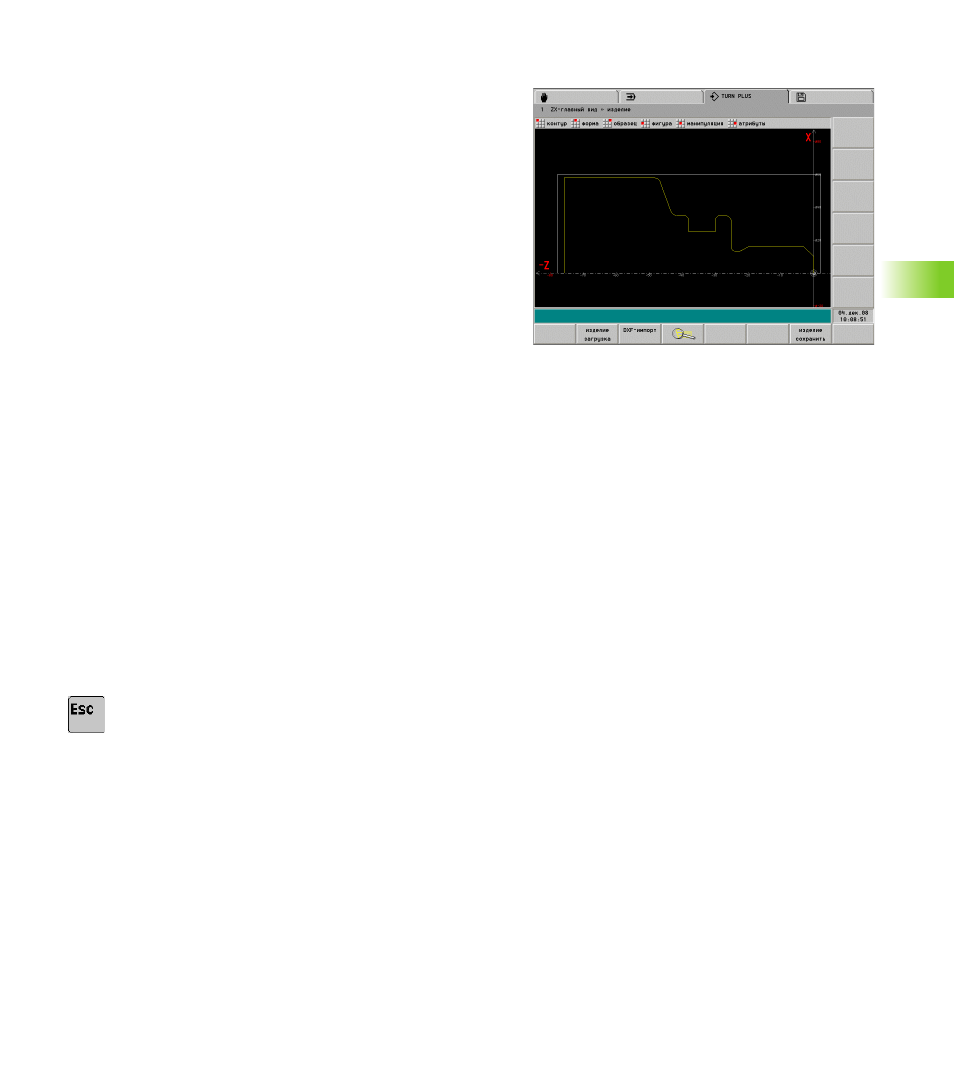

Определение элементов формы
Фаска "Угол резьбовой цапфы":
U
Выберите "Форма > Фаска"
U
Выделите "Угол резьбовой цапфы"
U
Диалоговое окно "Фаска": ширина фаски = 3 мм
Скругления:
U
Выберите "Форма > Скругления"
U
Выделите "Углы для скругления"
U
Диалоговое окно "Скругление": радиус скругления = 2 мм
Выточка:
U
Выберите "Форма > Выточка > Выточка формы G"
U
Выделите "Углы для выточки"
U
Диалоговое окно "Выточка формы G":
Длина выточки = 5 мм
Глубина выточки = 1,3 мм
Угол входа = 30°
Прорезка:
U
Выберите "Форма > Прорезка > Прорезка формы D"
U
Выделите "Базовый элемент для прорезки"
U
Диалоговое окно "Прорезка формы D":
Привязка (Z) = –30 мм
Ширина прорезки (Ki) = –8 мм
Диаметр прорезки = 25 мм
Углы (B): фаски; 1 мм
Резьба:
U
Выберите "Форма > Резьба"
U
Выделите "Базовый элемент для резьбы"
U
Диалоговое окно "Резьба": выберите "Метрическая резьба ISO"
U
Нажмите клавишу ESC: произойдет возврат в
главное меню
