6.3 Описание обрабатываемой
детали
Создание контура происходит путем последовательного ввода
отдельных элементов контура. Элементы контура описываются
абсолютно, инкрементально, в декартовых или полярных
координатах. Как правило, можно задать контур так, как он
приведен на чертеже.
TURN PLUS рассчитывает отсутствующие координаты, точки
пересечения, центры и т.д., если это математически возможно.
Если существует несколько вариантов решения, можно
просмотреть возможные варианты и выбрать желаемое решение.
Вы можете импортировать отсуствующие контуры, если они
доступны в DXF-формате (смотри "Импорт DXF-контуров" на
Заготовки
Готовые детали
Переходы контура
Контуры фрезерования
Ввод контура заготовки
Описание заготовки производится следующим образом:
Стандартные формы (пруток, труба): с помощью макроса для
заготовок
Сложные заготовки: описание как готовой детали
Литые или кованые детали: генерируются из готовой детали и
припуска
Дополнительная информация:
смотри "Контуры заготовки" на странице 420
смотри "Атрибуты заготовки" на странице 489

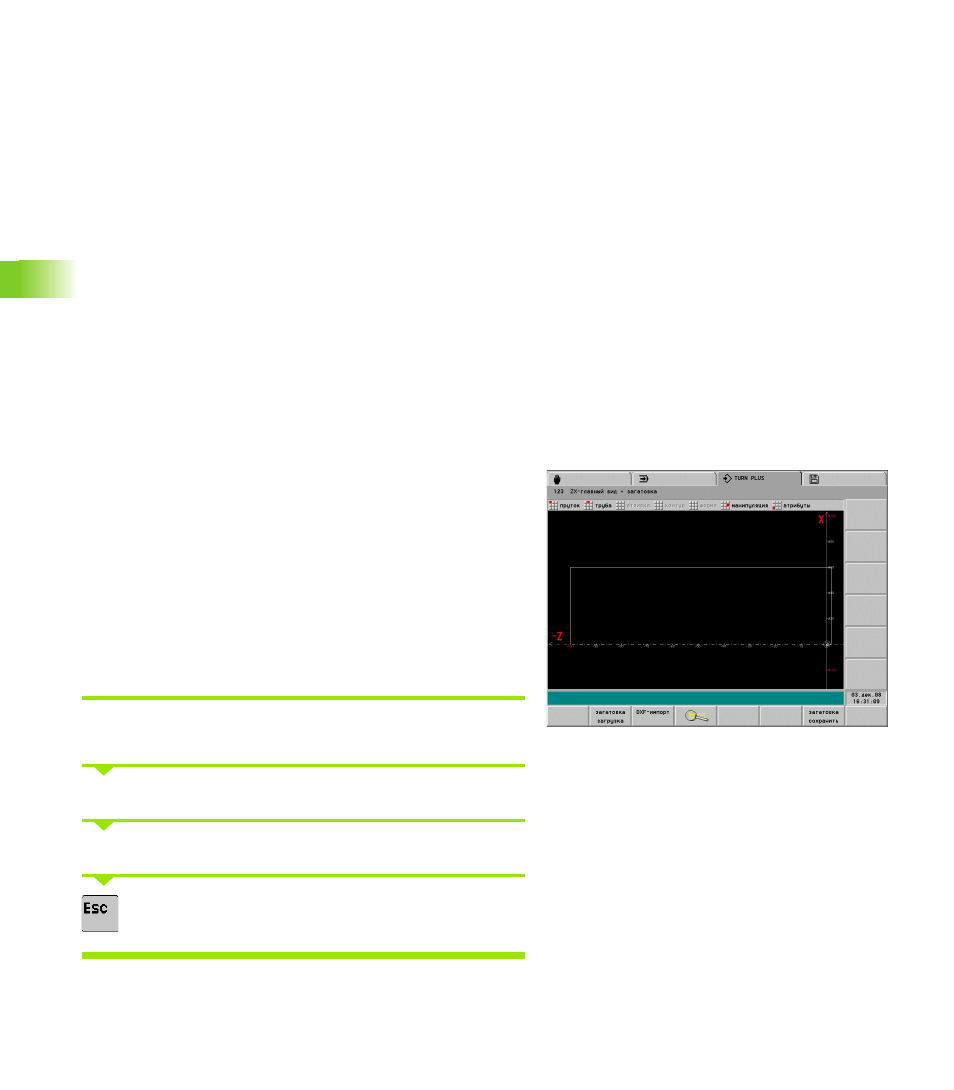

Ввод контура заготовки
Выберите "Обрабатываемая деталь > Заготовка > Пруток" (".. >
Труба"или ".. > Отливка").
Введите размеры заготовки или припуск.
CNC PILOT выводит изображение заготовки.
Нажмите кнопку ESC: произойдет возврат в
главное меню
