Сверление (центрическое) G49–Geo
G49 определяет отдельное сверление с зенкованием и резьбой в
центре вращения (торцовая или задняя сторона). G49-отверстие
является не частью контура, а элементом формы.

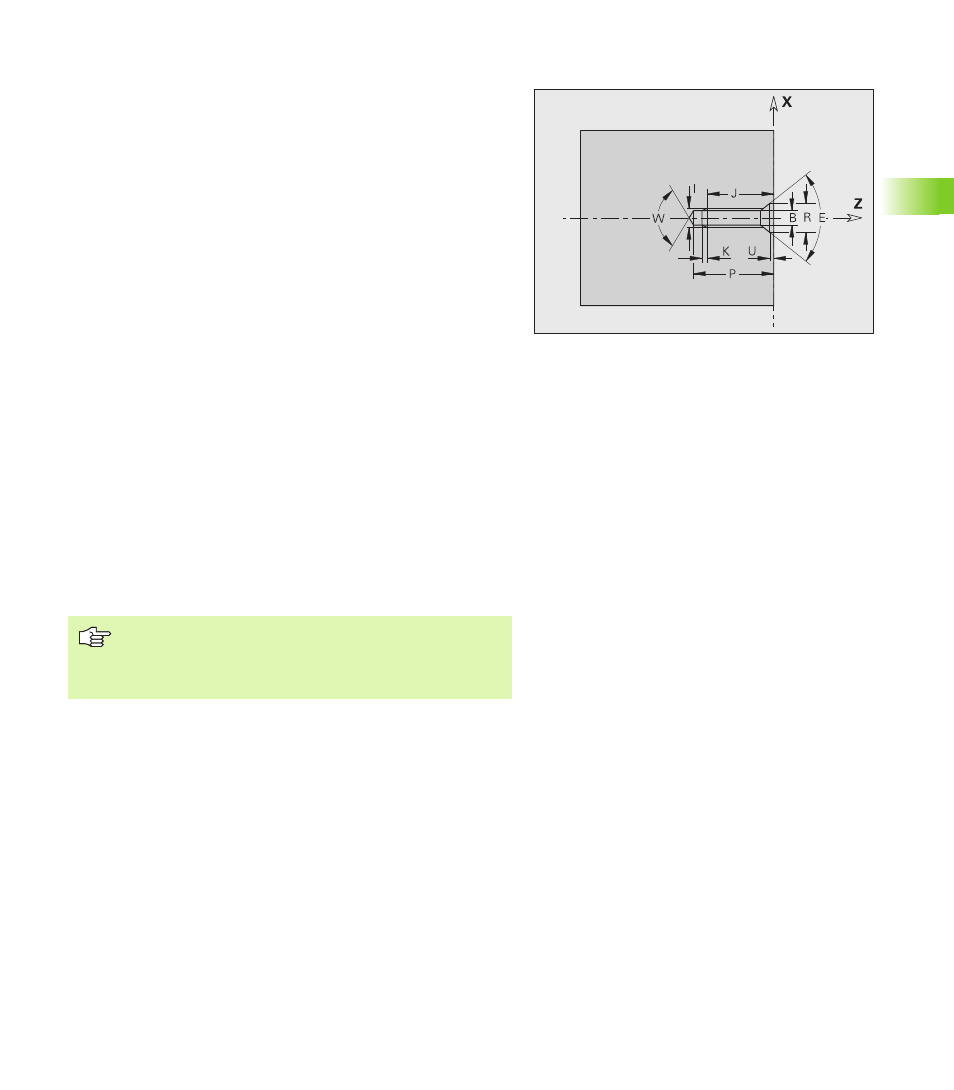

Параметры
Z
Позиция начала сверления (опорная точка)
B
Диаметр сверления
P
Глубина сверления (без острия сверла)
W
Угол при вершине (умолчание: 180°)
R
Диаметр зенковки
U
Глубина зенкования
E
Угол зенковки
I
Диаметр резьбы
J
Глубина резьбы
K
Начало резания резьбы (длина сбега)
F
Шаг резьбы
V
Левая или правая резьба (умолчание: 0)
V=0: правая резьба
V=1: левая резьба
A
Угол, соответствует положению отверстия (умолчание: 0)
A=0°: торцовая сторона
A=180°: задняя сторона
O
Диаметр центрования
Программируйте G49 в разделе ГОТОВАЯ ДЕТАЛЬ,
а не в разделах ТОРЕЦ или ЗАДНЯЯ СТОРОНА
Производите обработку отверстия G49 с помощью
G71..G74.
