Измерение инструмента, 4 функции настройки – Инструкция по эксплуатации HEIDENHAIN CNC Pilot 4290 V7.1
Страница 80
80
3.4
Функции
настройки
Измерение инструмента
Все виды измерения инструмента задаются в MP 6:
0: касание
1: измерение измерительным щупом
2: измерение измерительной оптикой
В зависимости от метода измерения переместитесь в
определенную, известную системе позицию в рабочей зоне. На
основании этого CNC PILOT вычисляет установочный размер
инструмента.
Измерение инструмента
Наклон инструмента

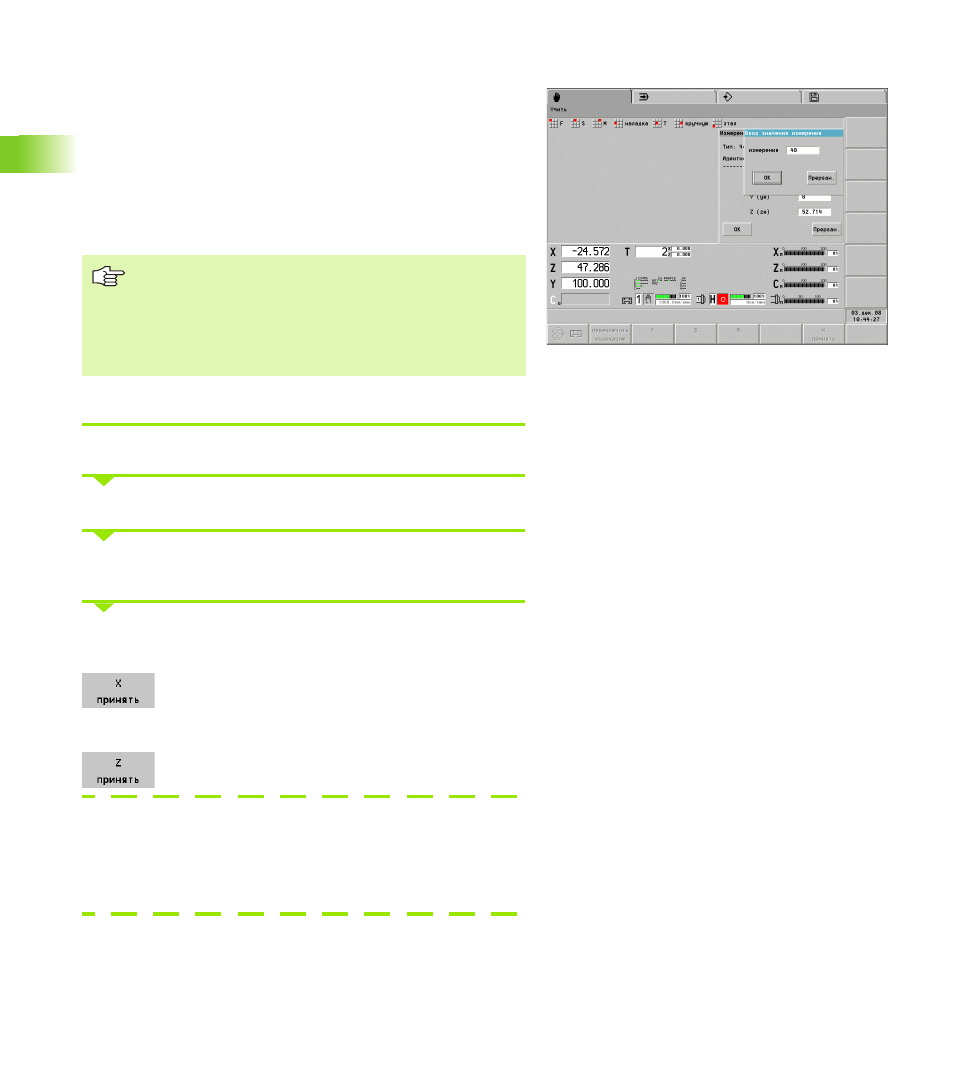

Выберите "Настройки > Настройки инстр. > Измерение инстр."
Диалоговое окно "Измерение инстр. Т..." показывает
действующий размер.
Определение размеров инструментов путем касания
Выберите поле ввода "X"; диаметр "касание".
Примените диаметр
Выберите поле ввода "X"; торцевая поверхность "касание".
Примените "Z-позицию"
Измерение инструмента с помощью измерительного щупа
Выберите поле ввода "X/Z".
Переместите наконечник инструмента в направлении X-/Z до
измерительного щупа. CNC PILOT применяет "размер X/Z".
Вводимые в диалоговое окно "ввод измеренного
значения" данные относятся к нулевой точке
заготовки.
Значения коррекции инструмента удаляются.
CNC PILOT вносит определенные размеры
инструмента в базу данных.
