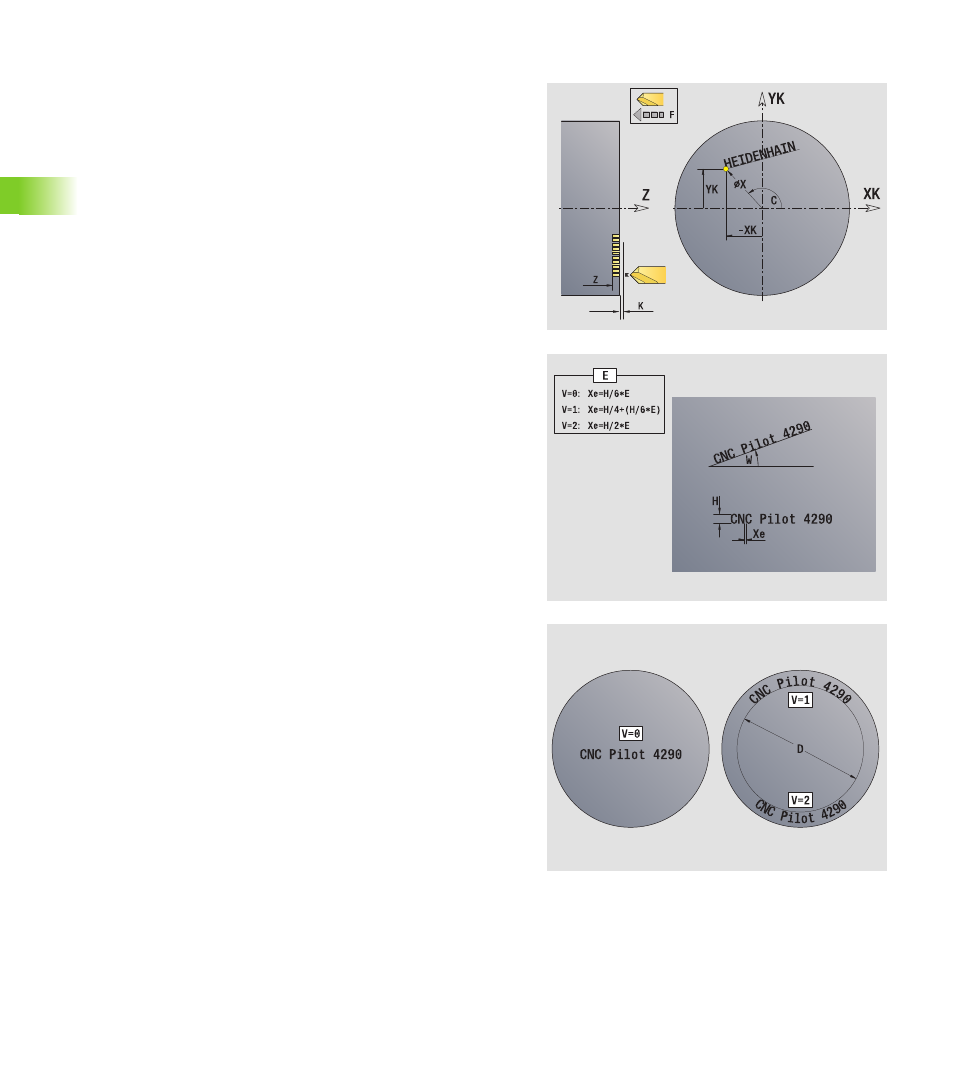

Гравировка торцовой плоскости G801
G801 гравирует последовательности символов на торцовой
плоскости в линейном или полярном расположении. Гравируемый
текст вводится как последовательность символов в поле „ID“.
Диакритика и специальные знаки, которые нельзя ввести в
редакторе DIN, определяются знак за знаком в NS". Если в „ID“
определен текст, а в „NS“ знак, то сначала гравируется текст, а
потом знак.
Если не задана стартовая позиция, то G801 выполняет
гравировку со стартовой или текущей позиции.
Пример: если надпись гравируется с несколькими вызовами, то
при первом вызове задайте начальную позицию. Следующие
вызовы программируйте без начальной позиции.
Таблица символов: смотри "Гравировка таблицы символов" на
Параметры
ID
Текст. Гравируемый текст ()
NS
Номер символа. ASCII-код гравируемого символа
X
Начальный диаметр (полярные координаты)
C
Начальный угол (полярные координаты)
XK
Начальная точка в декартовых координатах
YK
Начальная точка в декартовых координатах
Z
Дно фрезерования. Z-позиция, до которой производится
подача на врезание для фрезерования.
K
Плоскость возврата. Z-позиция, до которой производится
возврат для позиционирования.
H
Высота шрифта. Высота символов в [мм]
W
Угловое положение надписи при линейном изображении.
Пример: 0° = вертикальные символы; символы располага-
ются по порядку в положительном направлении XK.
E
Коэффициент расстояния (default: 1) Расстояние между
знаками подсчитывается в зависимости от V:
V=0: Расстояние = H/6 * E
V=1: Расстояние = H/4 + (H/6 * E)
V=2: Расстояние = H/2 * E
V
Линейное/полярное исполнение (по умолчанию: 0)
V=0: символы изображаются линейно
V=1: символы изображаются с изгибом вверх вокруг
центра
V=2: символы изображаются с изгибом вниз вокруг
центра
D
Опорный диаметр при полярном изображении
F
Начиная с версии ПО 625 952-05:
Коэффициент подачи на врезание (подача = текущая
подача * F)
