6.19
Пример
Оснащение, зажимание обрабатываемой
детали
U
Выберите "Оснащение > Зажимание > Зажим"
U
Выберите "Сторона шпинделя > Трехкулачковый патрон"
U

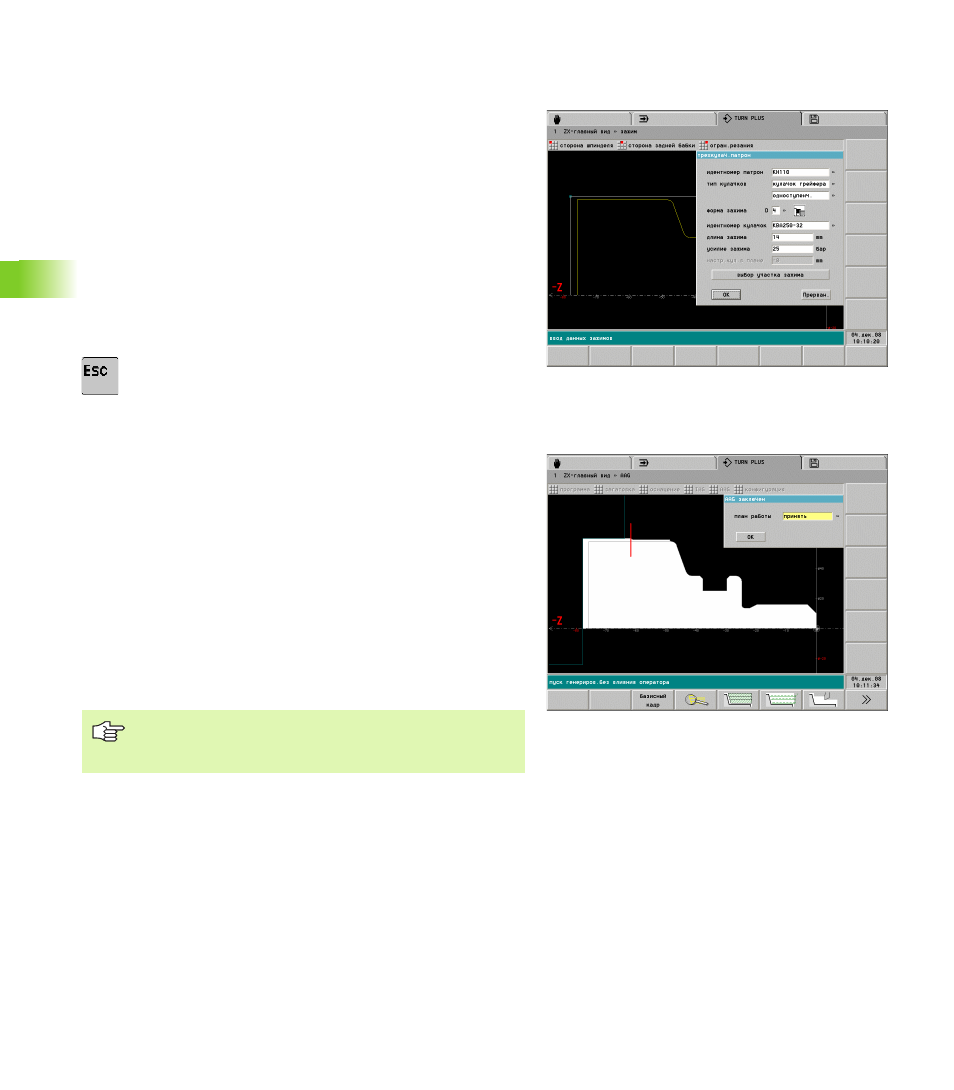

Диалоговое окно "Трехкулачковый патрон"
Выберите "Идентификационный номер патрона"
Введите "Тип кулачка"
Введите "Форму зажима"
Выберите "Идентификационный номер патрона"
Проверьте/введите "длину зажима, давлние зажима"
Определите зону зажима: выделите элемент контура,
которого касается зажимной кулачок.
U
TURN PLUS показывает зажимные устройства и ограничения
резания.
U
Нажмите клавишу ESC: произойдет возврат в
главное меню
Составление и сохранение плана работы
Составление плана работы
U
Выберите "AAG > Автоматически"
U
TURN PLUS моделирует процесс обработки резанием
U
Выберите "Применить план работы"
Сохранение программы
U
Выберите "Программа > Сохранить > Комплектно"
U
Проверьте/адаптируйте имя файла
U
TURN PLUS сохраняет:
план работы, контур заготовки и готовой детали (в одном
файле).
NC-программу (DIN PLUS формат).
AAG генерирует рабочие блоки на основании
последовательности обработки и настроек
параметров обработки.
