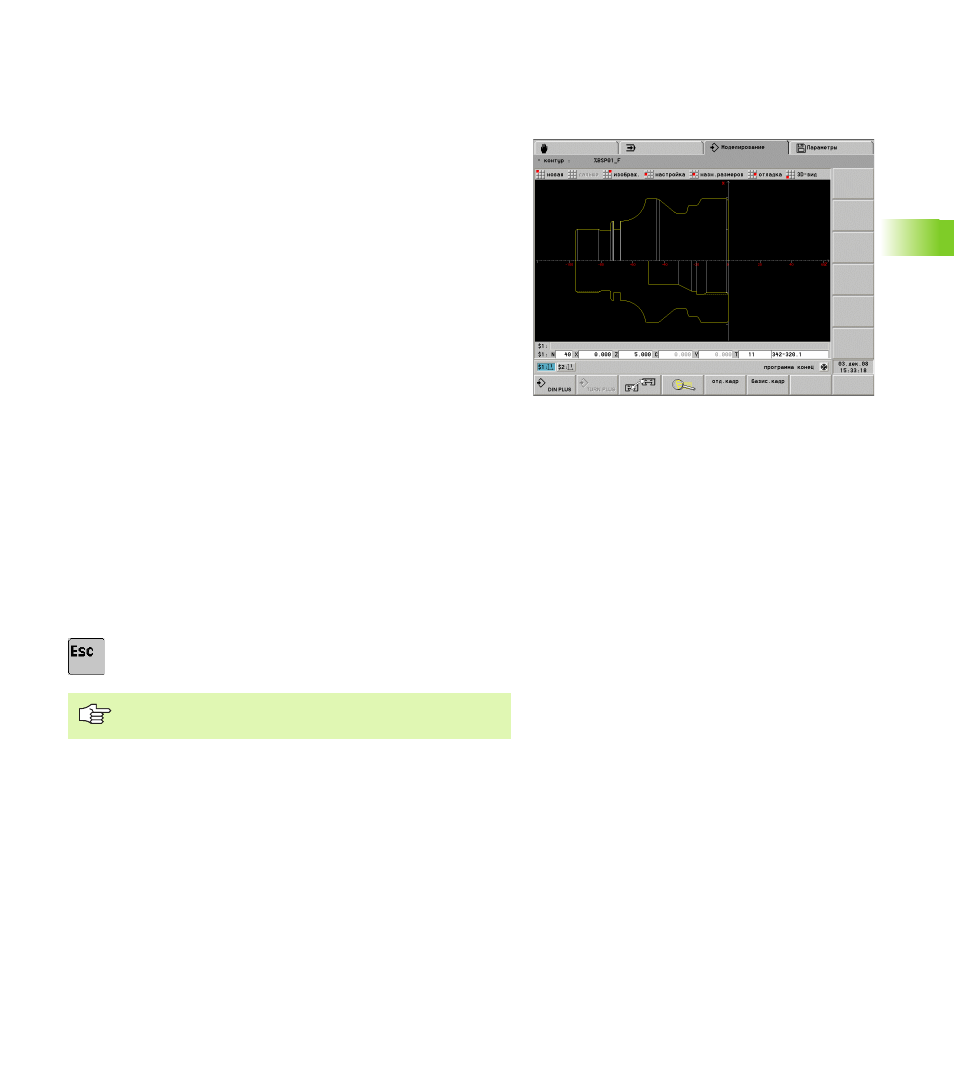

5.2 Моделирование контура
Функции моделирования контура
Условием для моделирования контура являются
запрограммированные контуры (описание заготовки/готовой
части, вспомогательные контуры). Если описания контура
неполные, изображение производится "насколько это возможно".
В моделировании контура можно
выбирать между "изображением резания или изображением
определенного вида"
проверять программирование контура путем контроля
выделения контура в отдельном кадре
проверять параметры элемента контура (замер элементов)
измерять каждый пункт контура относительно точки привязки
(замер точек).
Управление моделированием контура:
U
Выберите "Новый": моделирование изображает контур заново
(изменения в программе учитываются).
U
Выберите "Дальше": моделирование отобразит следующий
базовый или исходный NC-кадр.
Изображение контура:
U
Выберите "Изобр(ажение)": CNC PILOT откроет окно диалога
"изображение контура". Можно выбрать:
изображение резания
изображение определенного вида
изображение резания & вида. При этом повыше центра
точения изображается "вид", а ниже центра точения
"резание".
U
Возврат к главному меню: нажмите кнопку ESC
Другие функции:
Пункт меню "Debug": если используются переменные для
описания контура, можно контролировать их с помощью
функций Debug: смотри "Моделирование с кадром старта" на
Пункт меню "3D-вид": смотри "3D-вид" на странице 400
В режиме "отдельный кадр или базовый кадр"
отображается резание.
