Пример: G1-Geo
Дуга окружности контура точения G2-/G3-Geo
G2/G3 определяет дугу окружности в контуре точения с
простановкой размеров центра окружности в приращениях.

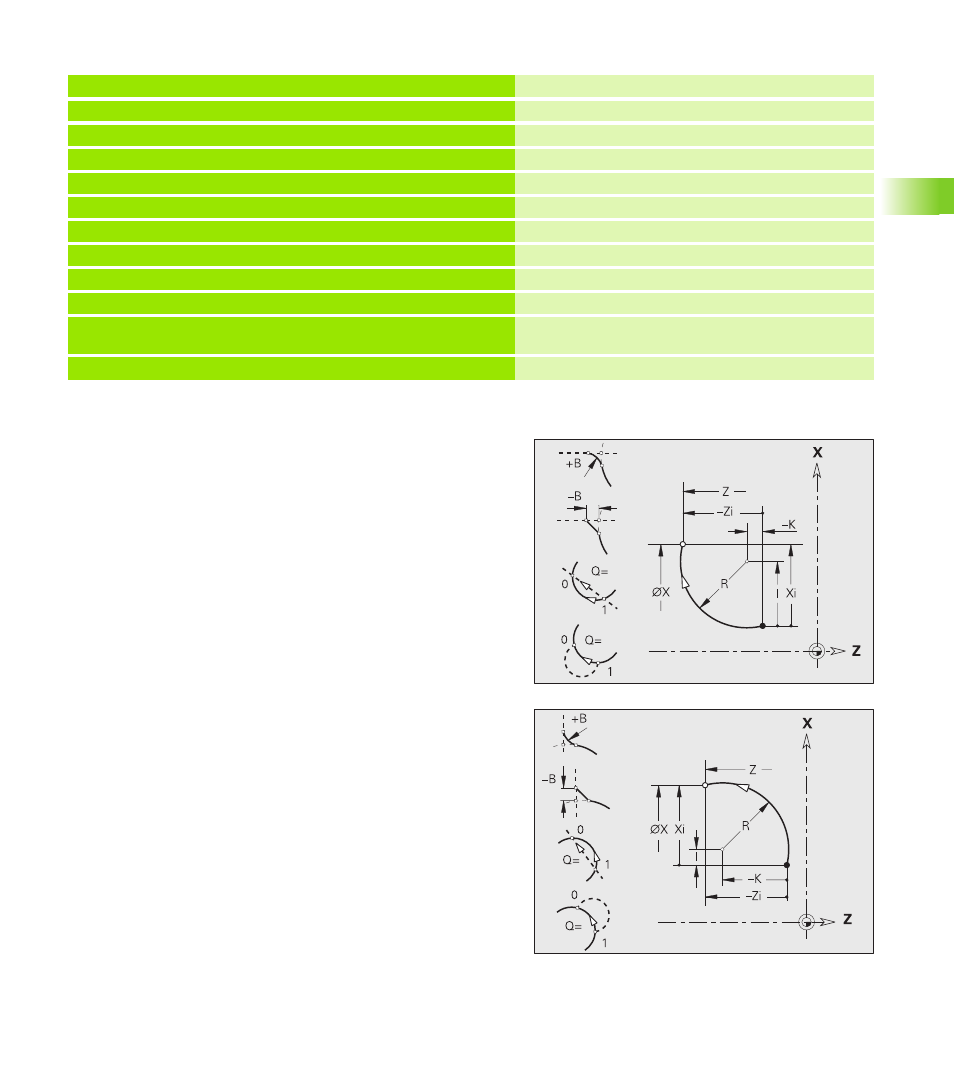

Направление точения (смотри вспомогательный рисунок):
G2: по часовой стрелке
G3: против часовой стрелки
. . .
ГОТОВАЯ ДЕТАЛЬ
N2 G0 X0 Z0
Начальная точка
N3 G1 X50 B-2
вертикальный отрезок с фаской
N4 G1 Z-20 B2
горизонтальный отрезок с радиусом
N5 G1 X70 Z-30
наклон с абсолютными целевыми координатами
N6 G1 ZI-5
горизонтальный отрезок с приращениями
N7 G1 XI10 A30
с приращениями и углом
N8 G1 X92 ZI-5
смешанные инкрементальные и абсолютные
N9 G1 X? Z-80
Вычисление X-координаты
N10 G1 X100 Z-100 A10
Конечная точка и угол при неизвестной
стартовой точке
. . .
Параметры
X
Конечная точка элемента контура (диаметральный размер)
Z
Конечная точка элемента контура
I
Центральная точка (расстояние стартовая точка –
центральная точка как размер радиуса)
K
Центр (расстояние стартовая точка – центр)
R
Радиус
Q
Точка пересечения. Конечная точка, если дуга пересекает
прямую или дугу окружности (умолчание: 0):
Q=0: ближняя точка пересечения
Q=1: дальняя точка пересечения
