1 режим работы моделирование – Инструкция по эксплуатации HEIDENHAIN CNC Pilot 4290 V7.1
Страница 378
378
5.1
Ре
ж
и
м
рабо
ты
м
о
делиров
ание
5.1 Режим работы
моделирование

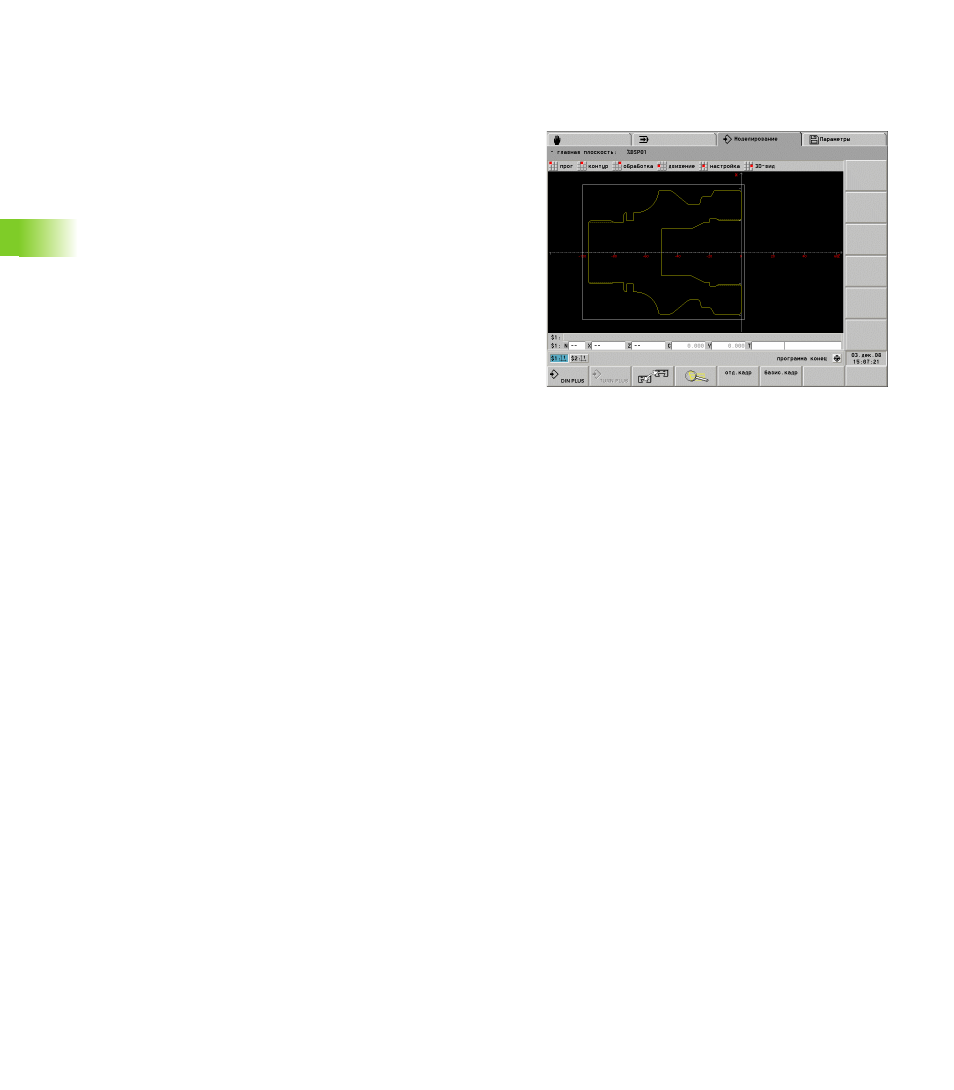

"Моделирование" изображает запрограммированные контуры,
движения перемещения и операции резания графически. CNC
PILOT учитывает рабочее пространство, инструменты и
зажимные приспособления в соотвествии с масштабом.
Обработку с помощью оси С можно контролировать в
дополниетльных окнах (окно торцовой/боковой поверхности и вид
сбоку).
В случае сложных NC-программ с разветвлением программы,
расчетом переменных, внешними событиями и т.д. можно
моделировать ввод и события, а также выполнять тест всех
разветвлений программы.
CNC PILOT поддерживает тестирование программы для токарных
станков с несколькими суппортами и обработку вплоть до
четырех заготовок в одном рабочем пространстве.
Во время моделирования CNC PILOT рассчитывает главное и
вспомогательное время для каждого инструмента.
Анализ синхронных точек поддерживается при анализе и
оптимизации NC-программ для нескольких суппортов.
Функции режима работы моделирование:
Моделирование контура: изображение запрограммированных
контуров (смотри "Моделирование контура" на странице 391)
Моделирование обработки: контроль операции резания
(смотри "Моделирование обработки" на странице 393)
Моделирование перемещения: изображение обработки в
"реальном времени" с постоянным проходом по контуру (смотри
"Моделирование перемещения" на странице 397)
3D-вид: трехмерное изображение контуров точения (смотри
Расчет времени: изображение главного и вспомогательного
времени каждого использования инструмента (смотри "Расчет
Анализ синхронных точек: изображение обработки заготовки
с несколькими суппортами. При этом изображается как
выполнение обработки по времени, так и зависимость
суппортов между собой (смотри "Анализ синхроточек" на
Debug-функции: отображение и моделирование переменных и
