HEIDENHAIN CNC Pilot 4290 V7.1 - Инструкция (Страница 522)

522
6.14
Интерактивное
генериров
ание
плана
рабо
ты
(IA
G
)

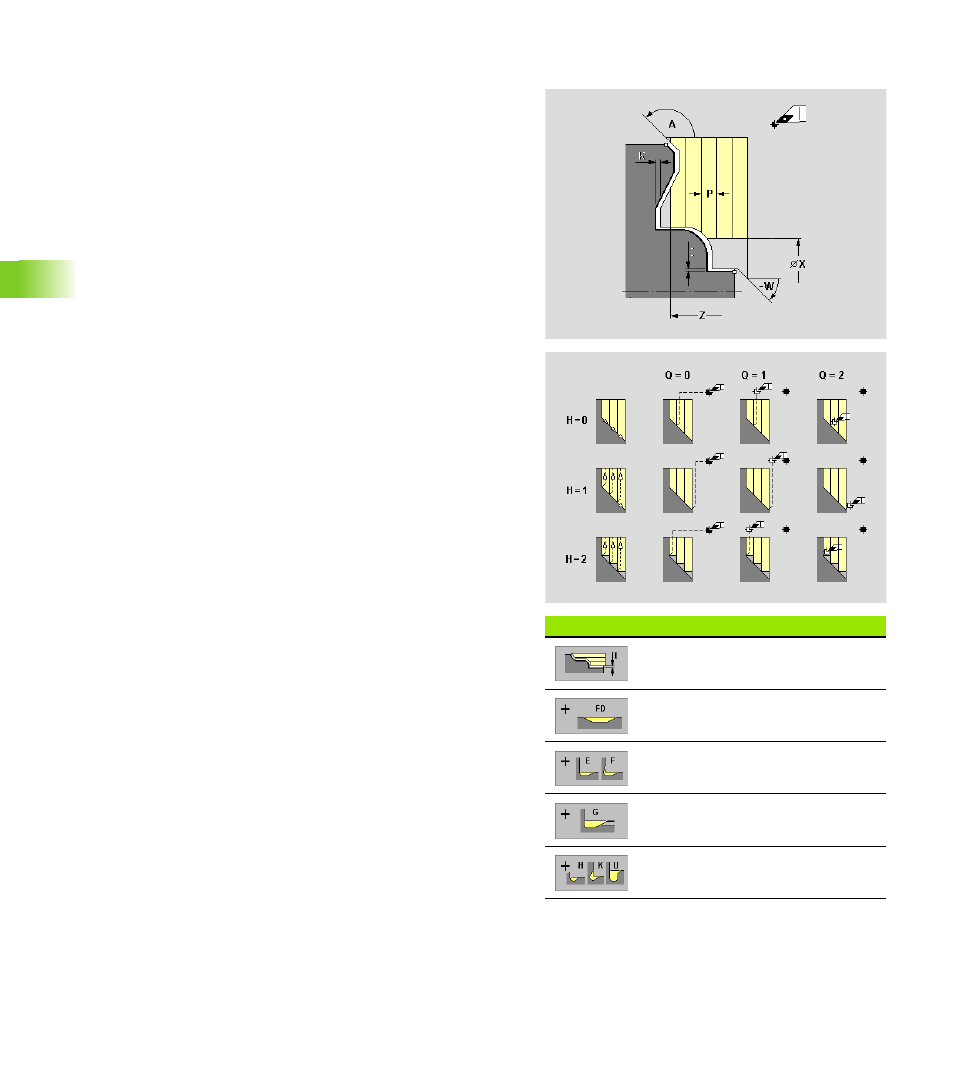

Поперечная черновая обработка (G820)
IAG генерирует для выделенной зоны контура цикл G820.
Softkey "Черновая обработка"
Продольный припуск/постоянный
припуск
Обработка выточки FD
Обработка выточек E и F
Обработка выточек G
Обработка выточек H, K и U
Параметры
P
Глубина резания (максимальная подача на врезание)
A Угол подвода – привязка: Z-ось (по умолчанию 90°/270°)
W Угол отвода – привязка: Z-ось (по умолчанию 0°/180°)
X Ограничение резания
Z Ограничение резания
I Зависит от настройки Softkey:
„ Продольный припуск
„ Постоянный припуск (сгенерированный "припуск G58"
перед циклом)
K Торцевой припуск
Врезание (обработка нисходящего контура)?
„ Да
„ Нет
E Уменьшенная подача на врезание при нисходящих
контурах
H Тип отвода (тип выглаживания контура)
„ H=0: снимает стружку после каждого прохода вдоль
контура
„ H=1: поднимается под углом 45°; выглаживание контура
после последнего прохода
„ H=2: поднимается под уголом 45° – выглаживание
контура не производится
Q Отвод при конце цикла
„ Q=0: назад к точке старта (сначала направление X, затем
направление Z)
„ Q=1: размещает перед готовым контуром
„ Q=2: поднимается на безопасное расстояние и
останавливается
Обработка выточки. Настройка осуществляется с помощью
Softkey.
