Линейная поверхность образующей G111
G111 перемещает линейно с подачей до "конечной точки".
Пример: G111
. . .
[G111, G120]
N1 T8 G197 S1200 G195 F0.2 M104
N2 M14
N3 G120 X100
N4 G110 C0
N5 G0 X110 Z5
N6 G41 Q2 H0
N7 G110 Z-20 CY0
N8 G111 Z-40 [линейная траектория
поверхности образующей]
N9 G113 CY39.2699 K-40 J19.635
N10 G111 Z-20
N11 G113 CY0 K-20 J19.635
N12 G40
N13 G110 X105
N14 M15
. . .
Параметры
Z
Конечная точка
C

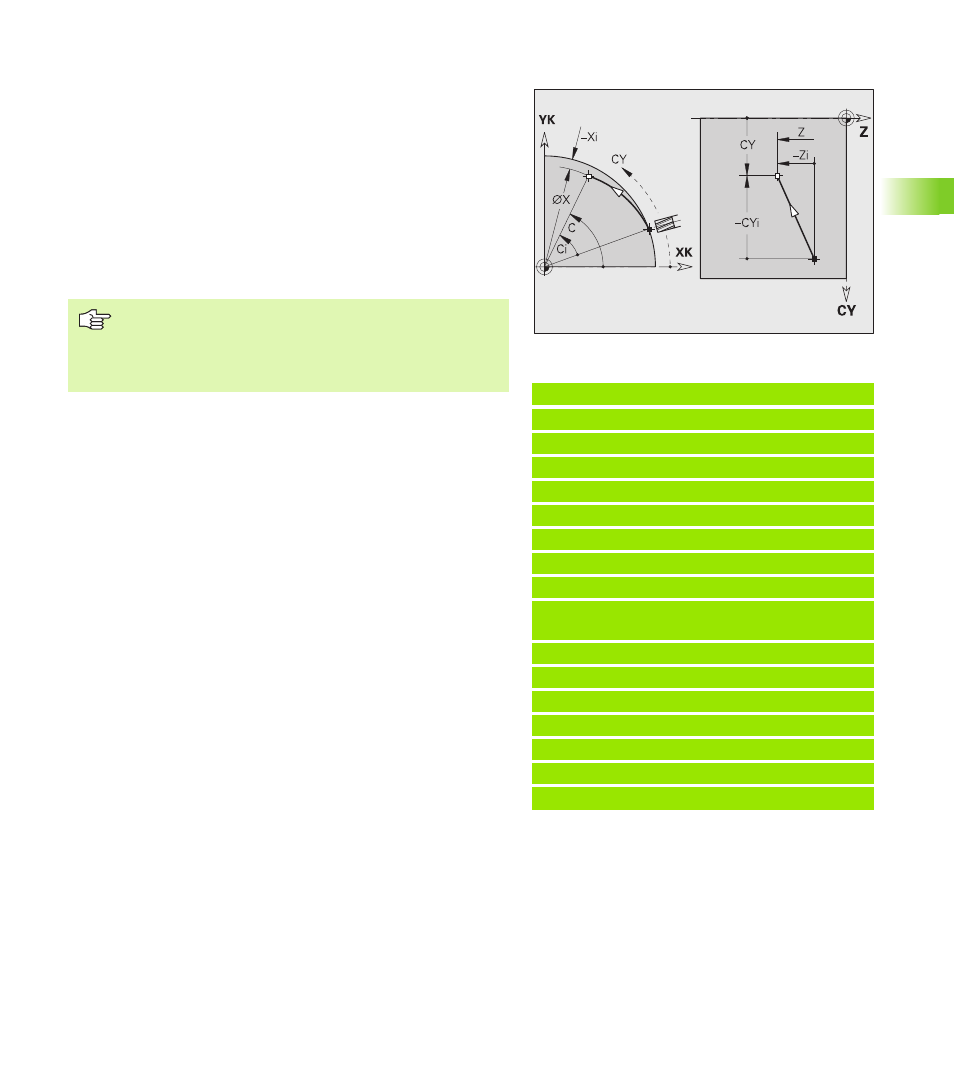

Конечный угол – угловое направление: см.
вспомогательный рисунок
CY
Конечная точка как размер отрезка (привязка: развертка
образующей на опорном диаметре G120)
X
Конечная точка (диаметральный размер) – (по
умолчанию: текущая позиция X)
Программирование:
Z, C, CY: абсолютно, в приращениях или с
самоудержанием
Запрограммируйте Z–C, или Z–CY
