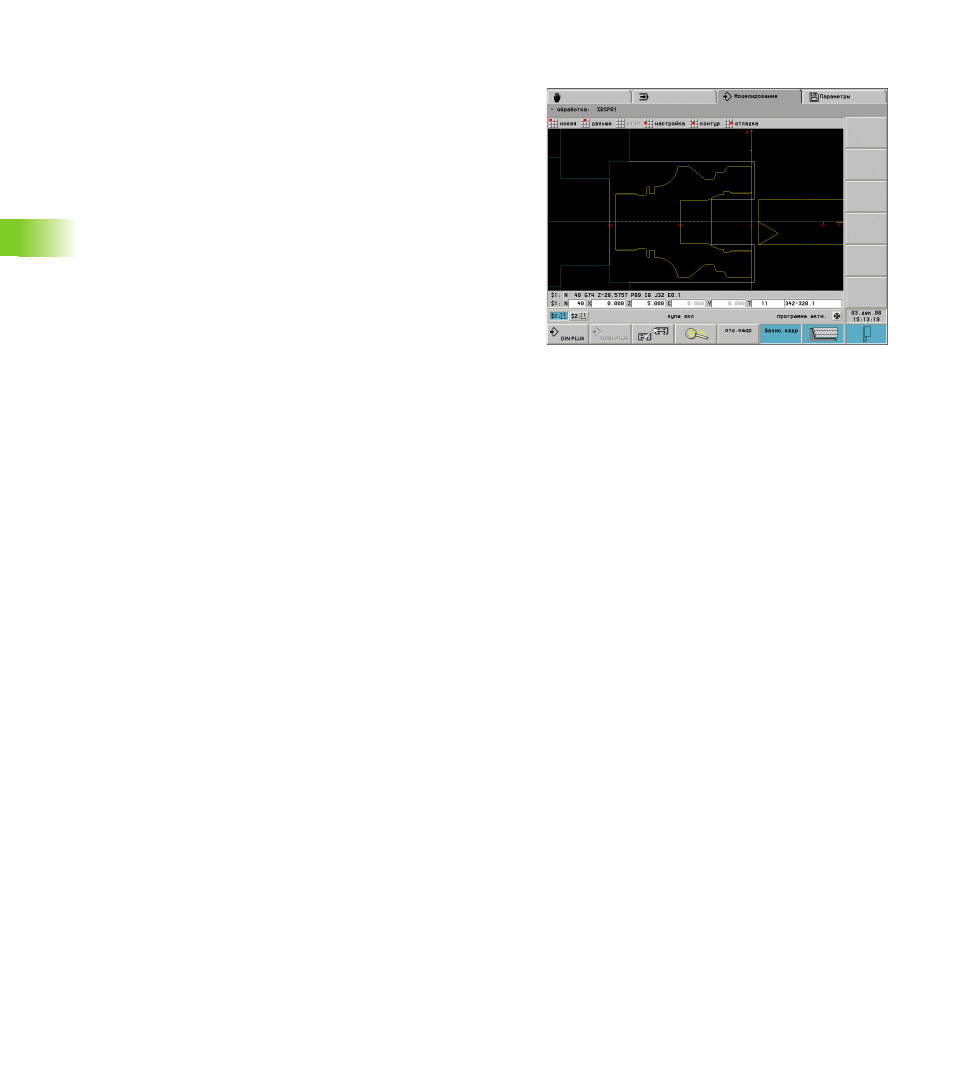

Отображаемые элементы
Системы координат: нулевая точка плоской системы
координат соответствует нулевой точке заготовки. Стрелки оси
X и Z показывают в положительном направлении. Если NC-
программа обрабатывает несколько заготовок, то
отображаются системы координат всех участвующих в
операции суппортов.
Отображение заготовки
Запрограммированная: запрограммированная заготовка
Не запрограммирована: "стандартная заготовка" из
параметра управления 23
Отображение готовой детали (и вспомогательных
контуров)
Запрограммирована: запрограммированная готовая деталь
Не запрограммирована: нет изображения
Наклоненная плоскость: моделирование изображает
наклоненную плоскость в качестве вспомогательного контура,
если она определяется как "ОБОЛОЧКА_Y ..".
Отображение инструмента: CNC PILOT генерирует
изображение инструмента из параметров базы данных
инструментов. Как изображается инструмент, полностью или
только "режущий участок", можно определить в "номер
изображения" (номер изображения = –1: без изображения
инструмента).
Запрограммирован в NC-программе: используется
запрограммированный в главе РЕВОЛЬВЕР инструмент
Не запрограммирован в NC-программе: используется запись
из списка инструментов
Представление зажимных устройств: моделирование
изображает зажимные устройства, если они
запрограммированы с помощью "G65 зажимы для графики".
CNC PILOT генерирует изображение зажимов из параметров
базы данных зажимных приспособлений.
Световая точка: световая точка (небольшой белый
прямоугольник) представляет теоретическую вершину режущей
кромки.
