Редактирование параметров контроля

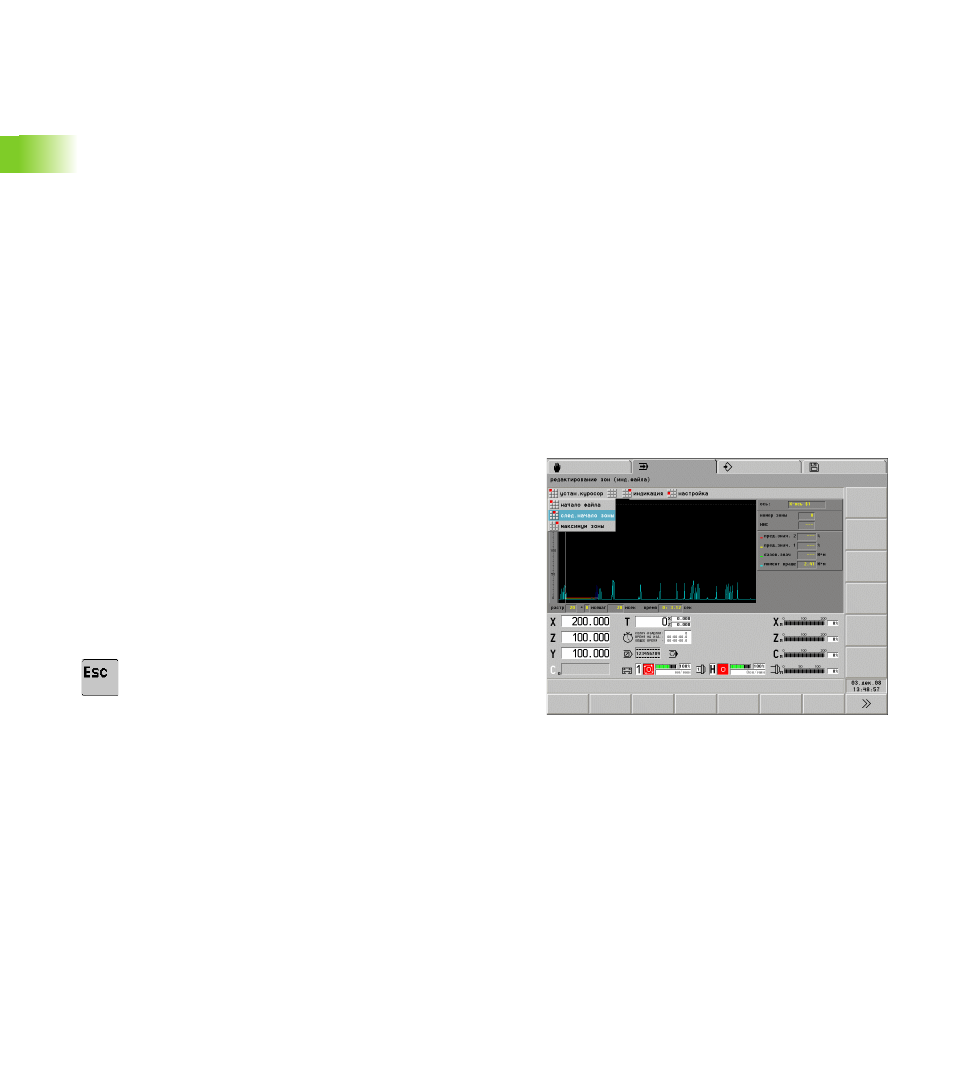

Диалоговое окно "Индикация и регулировка параметров нагрузки"
позволяет проводить редактирование параметров одного
агрегата одной зоны контроля.
Гистограмма изображает все агрегаты зоны контроля (широкие
столбцы: значения мощности; узкие столбцы: значения работы).
Выбранный агрегат выделен цветом.
Вы вводите зону контроля и выбираете агрегат. CNC PILOT
отображает опорные значения, позволяет редактировать
предельные значения "мощность" и "работа" и показывает
инструмент (T-номер) "для справки".
Экранные кнопки диалогового окна:
Сохранить: сохраняет предельные значени этого агрегата в
данной зоне.
Конец (или клавиша ESC): выход из диалогового окна.
Файл: переключается в режим "линейного графика".
Условие: при эталонной обработке измеренные значения
сохранены.
Анализ эталонной обработки
Контроль нагрузки отображает крутящий момент и предельные
значения выбранного агрегата "во времени".
Предельные значения "серым цветом": не контролируемая
область (отображение путей перемещения на ускоренной
подаче).
CNC PILOT дополнительно отображает значения позиции
курсора в цифровой форме.
Выбор:
U
Экранная кнопка "Файл" в диалоговом окне "Индикация и
регулировка параметров нагрузки"
U
Назад в "Редактирование параметров контроля"
