Страница 644
644
8.1
Ба
за
данных
инстр
умент
ов
Параметры систем обращения с инструментами и
измерительных приборов

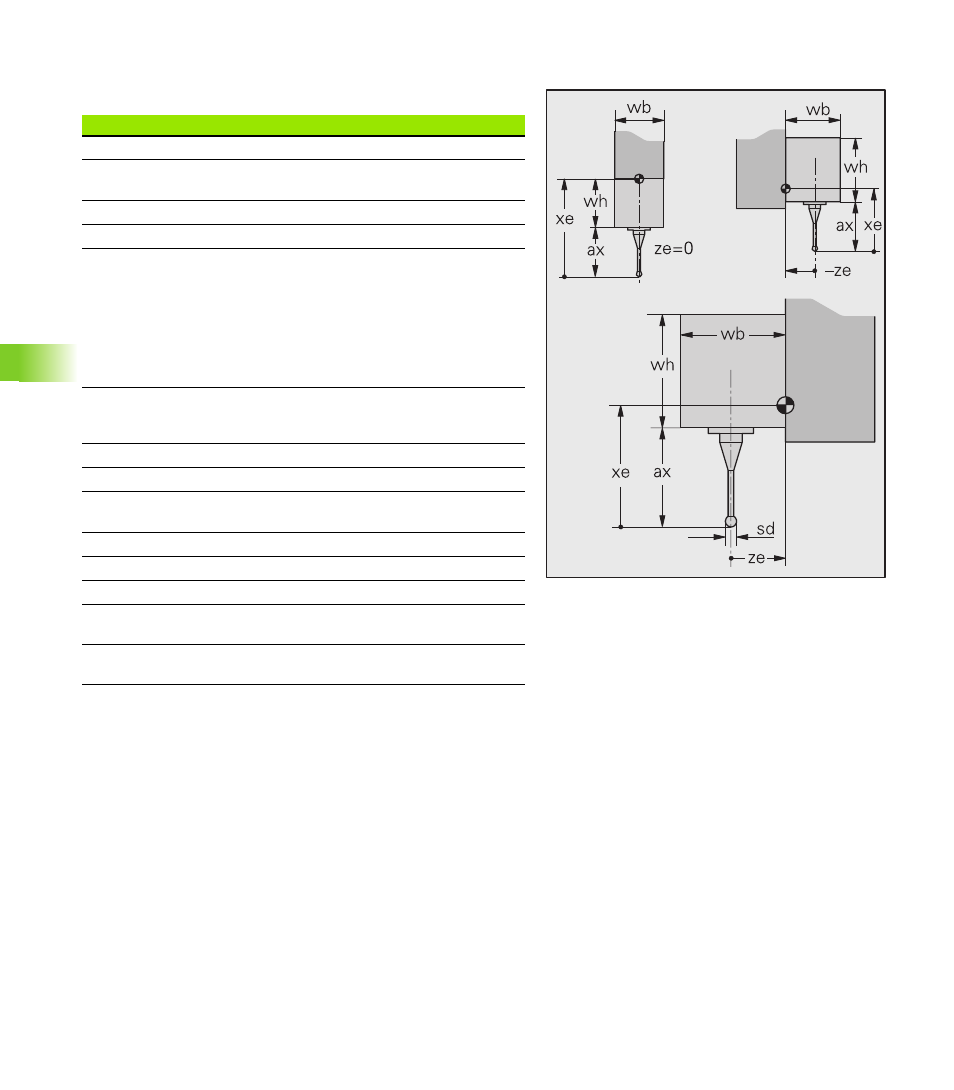

Пример инструмента: тип 811
Многофункциональные инструменты, контроль времени
стойкости
Инструменты с несколькими (максимум 5) режущими кромками
называются многофункциональными инструментами. В базе
данных инструмента каждая режущая кромка описывается
отдельной записью в базу. Дополнительно создается "замкнутая
цепочка" из всех режущих кромок многофункционального
инструмента.
Декларируйте одну режущую кромку как основную, а остальные –
как второстепенные. В список инструментов заносится лишь
основная режущая кромка.
Диалоговое окно параметров 1
G
S
TP
ID: идентификационный номер инструмента
•
•
•
X-, Z-, Y-размер (xe, ze, ye): установочные
размеры
•
–
–
Дост.: физическая доступность
•
–
–
СтерженьD (sd): диаметр стержня
–
•
–
МультиИнстр.: многофункциональный
инструмент (смотри "Программирование
Нет: многофункциональный инструмент
отсутствует
Главн.: главная режущая кромка
Втор.: второстепенная режущая кромка
•
–
–
M-ID: идентификационный номер "следующей
режущей кромки" многофункционального
инструмента
•
–
–
Д.ИНСТР. DIN: тип держателя инструмента
–
•
–
В.ИНСТР. (wh): высота держателя инструмента –
•
–
Ш.ИНСТР. (wb): ширина держателя
инструмента
–
•
–
Ausk.lg (ax): длина выступания
–
•
–
Номер рисунка
–
•
–
Тип захвата
Маг(азин) код: в настоящее время не
применяется
Маг(азин) Атр(ибут): в настоящее время не
применяется
