190
4.1
1
Конт
ур
обра
зу
ющей

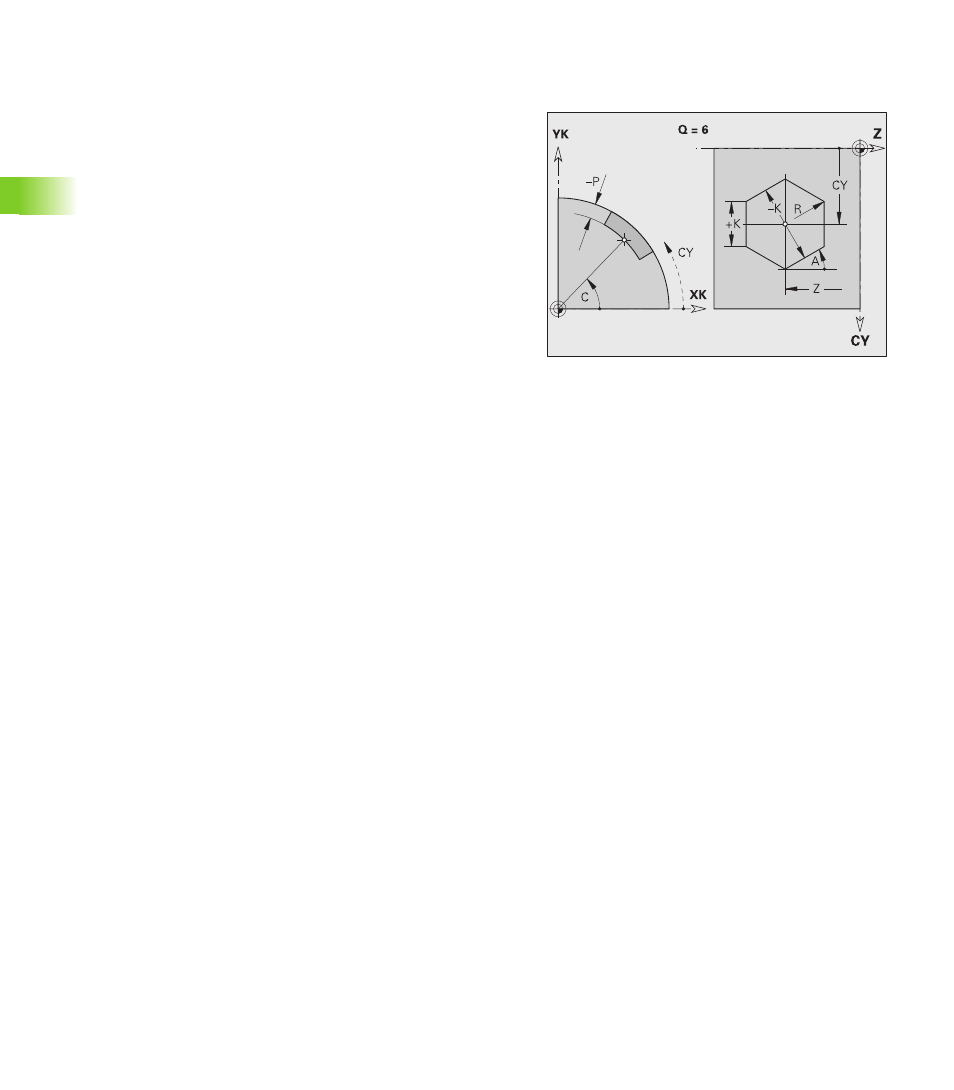

Правильный многоугольник образующей
G317-Geo
G317 определяет многоугольник на контуре образующей.
Параметры
Z
Центр
C
Центральная точка (угол)
CY
Центральная точка как "размер отрезка", привязка:
развертка образующей на "отсчетном диаметре"
Q
Количество граней (Q > 2)
A
Угол с осью Z (по умолчанию: 0°)
K
Длина грани
K>0: длина грани
K<0: диаметр вписанной окружности
R
Фаска/cкругление (по умолчанию: 0°)
R>0: радиус закругления
R<0: ширина фаски
P
Глубина кармана (умолчание: "P" из G308)
