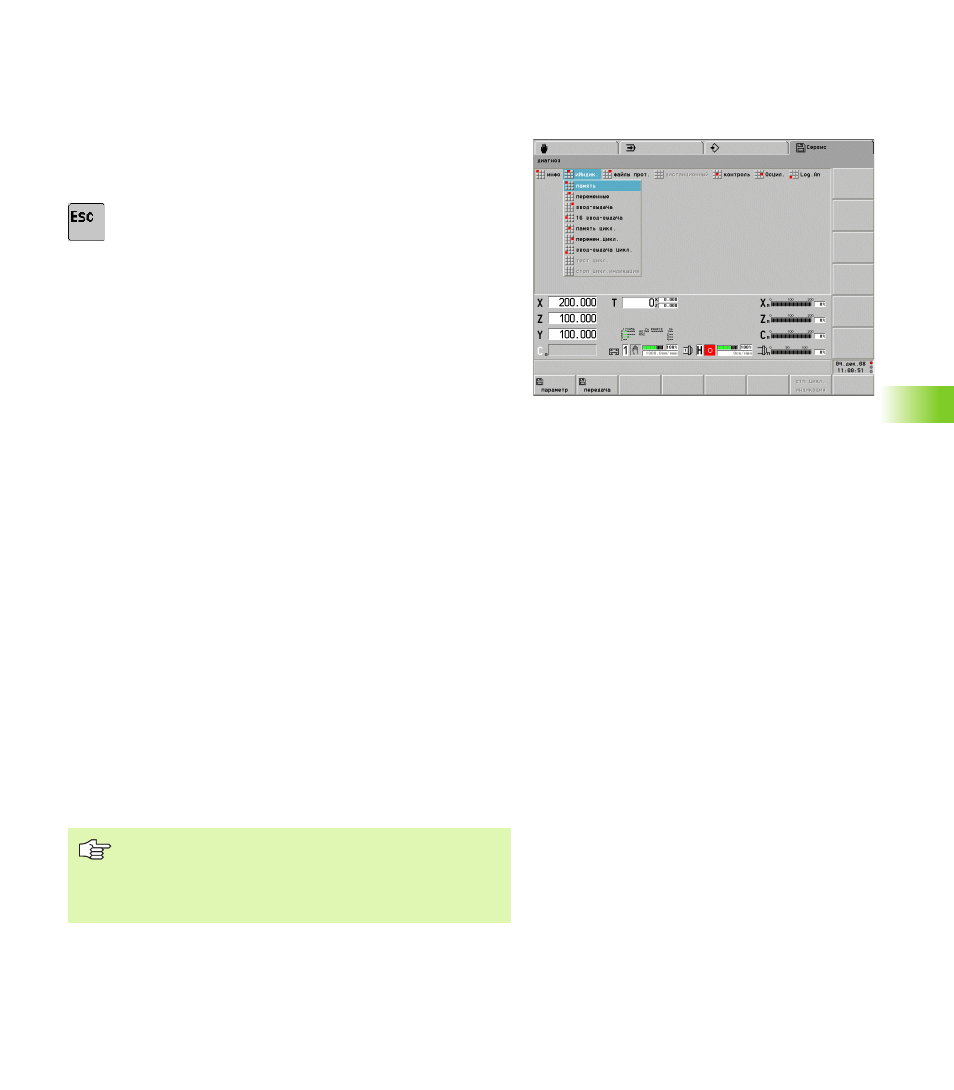

9.4 Диагностика
Информация и отображение
Вызов диагностики:
U
Выберите "Диаг(ностика)" в режиме работы "Сервис-
техобслуживание"
U
Вернитесь к режиму работы "Сервис"
В "Диагностика" находятся иформационные, тестовые и
контрольные функции для поддержки поиска ошибок.
Пункт меню "Инфо": здесь можно получить информацию о
используемых модулях ПО.
Начиная с версии ПО 625 952-02:
При наличии информации для OEM-данных также будет
отображаться.
Группа меню "Индикации"
Память: пункт зарезервирован для сервисного персонала
Переменные: показывает "дамп переменных" (содержание ок.
500 V-переменных в данный момент).
"---": переменная не активирована
"???": переменная недоступна
Вводы и выводы: показывает состояние вводов/выводов в
данный момент.
16 вводов/выводов: в окне диалога "Вв/Выв выбрать для
отображения" можно выбрать до 16 вводов/выводов. После
закрытия окна диалога CNC PILOT показывает состояние
вводов/выводов. Каждое изменение состояния сразу же
отображается.
Завершение функции отображения: "Клавиша ESC"
Память циклическая: пункт зарезервирован для сервисного
персонала
Переменные циклические: можно выбрать V-переменную.
CNC PILOT показывает значение. Каждое изменение значения
сразу же отображается.
Вводы и выводы циклические: можно выбрать позицию
ввода/вывода. CNC PILOT показывает состояние. Каждое
изменение состояния сразу же отображается.
Циклические отображения перекрывают часть окна
станка. Можно завершить циклические отображения,
используя пункт меню "Отображения > Остановка
циклического отображения" или с помощью Softkey
"Остановка циклических отображений"
