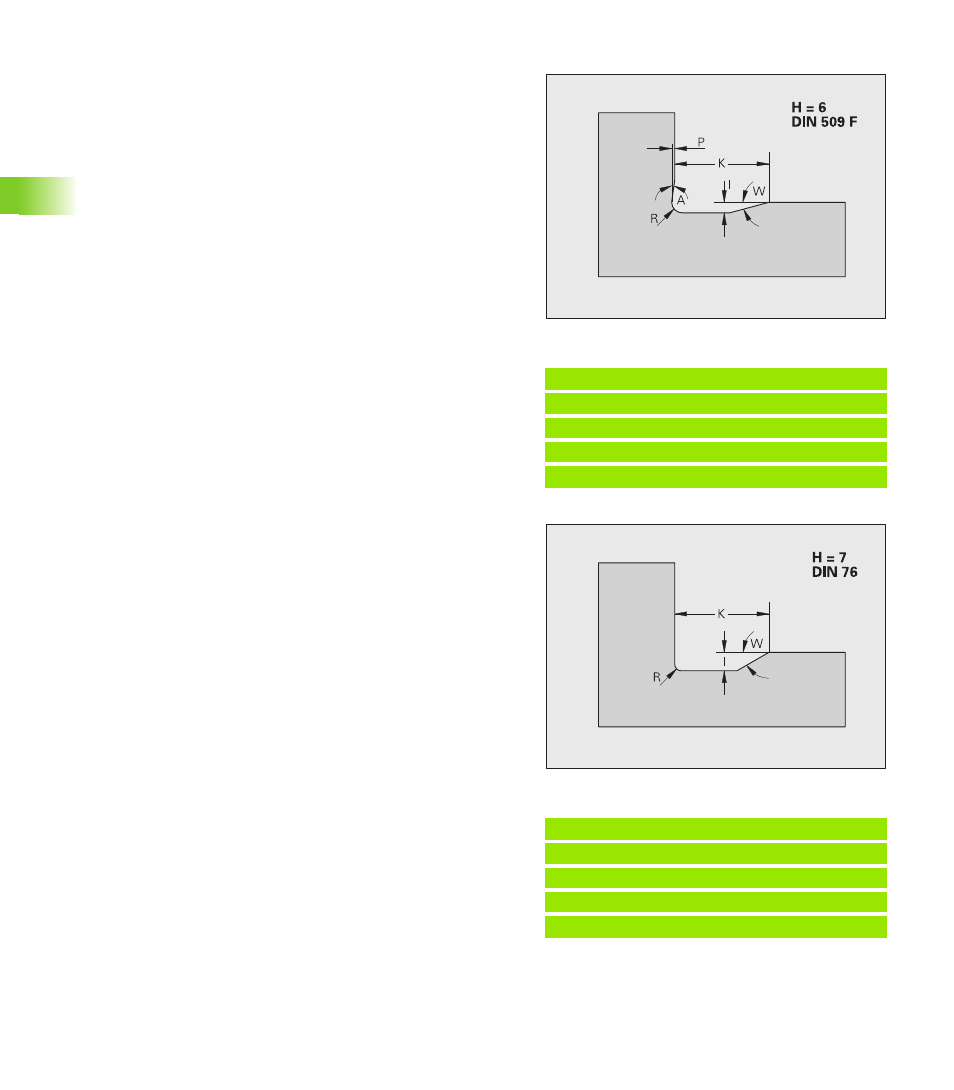

Выточка DIN 509 F (H=6)
Параметр, который вы не задаете, CNC PILOT определяет в
зависимости от диаметра.
Выточка DIN 76 (H=7)
Пример: Вызов G25-Geo DIN 509 F
. . .
N.. G1 Z-15 [продольный элемент]
N.. G25 H6 [DIN 509 F]
N.. G1 X20 [торцовый элемент]
. . .
Параметры
H
Выточка формы DIN 509 F: H=6
I
Глубина выточки (размер радиуса)
K
Ширина выточки
R
Радиус выточки (в обоих углах выточки)
P
Поперечная глубина
W
Угол выточки
A
Угол в плане
Пример: Вызов G25-Geo DIN 76
. . .
N.. G1 Z-15 [продольный элемент]
N.. G25 H7 I1.5 K7 [DIN 76]
N.. G1 X20 [торцовый элемент]
. . .
Параметры
H
Выточка формы DIN 76: H=7
I
Глубина выточки (размер радиуса)
K
Ширина выточки
R
Радиус выточки в обоих углах выточки (по умолчанию:
R=0,6*I)
W
Угол выточки (умолчание: 30°)
