Компоновка экрана, клавиши Softkey

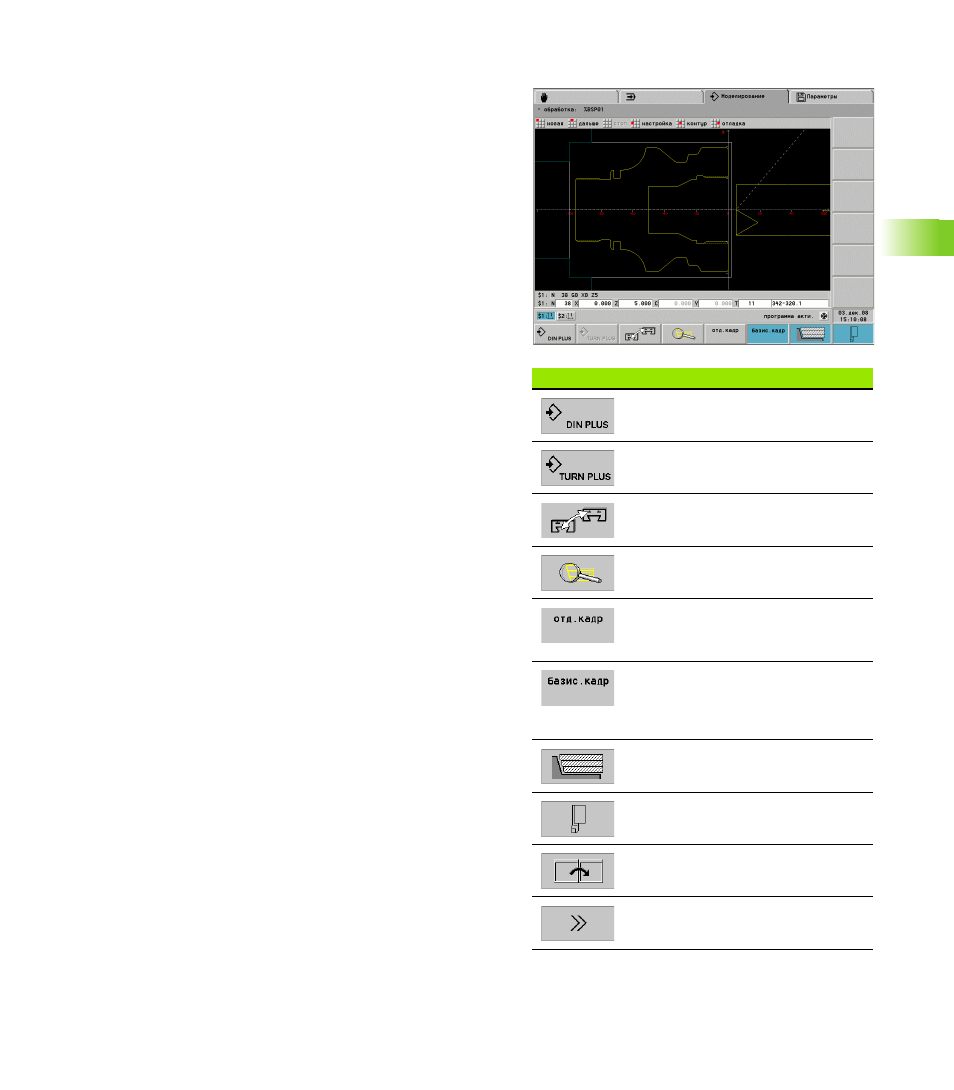

Компоновка экрана дисплея
1 Строка инфо: подрежим работы моделирования,
моделируемая NC-программа
2 Окно моделирования: обработка изображается максимум в
трех окнах
3 Отображение кадра: запрограммированный NC-кадр –
альтернатива отображению переменных
4 Отображение положения: NC-номер кадра, значения
положения, информация о инструменте, либо значение
резания
5 Символы суппортов
6 Состояние моделирования, состояние смещения нулевой
точки
Softkey
Переход в режим работы DIN
PLUS
Переход в режим работы TURN
PLUS
Переключение на следующий
суппорт
Активация лупы
Полуавтоматический режим:
Остановка после каждого
исходного NC-кадра
Режим базовых кадров:
Остановка после каждого
элемента контура или после
каждого пути перемещения
Изображение путей перемещения:
линия или дорожка (резания)
Изображение инструмента:
световая точка или инструмент
Переход к следующему окну
моделирования
В случае диалогов вызов
следующего "выбора"
