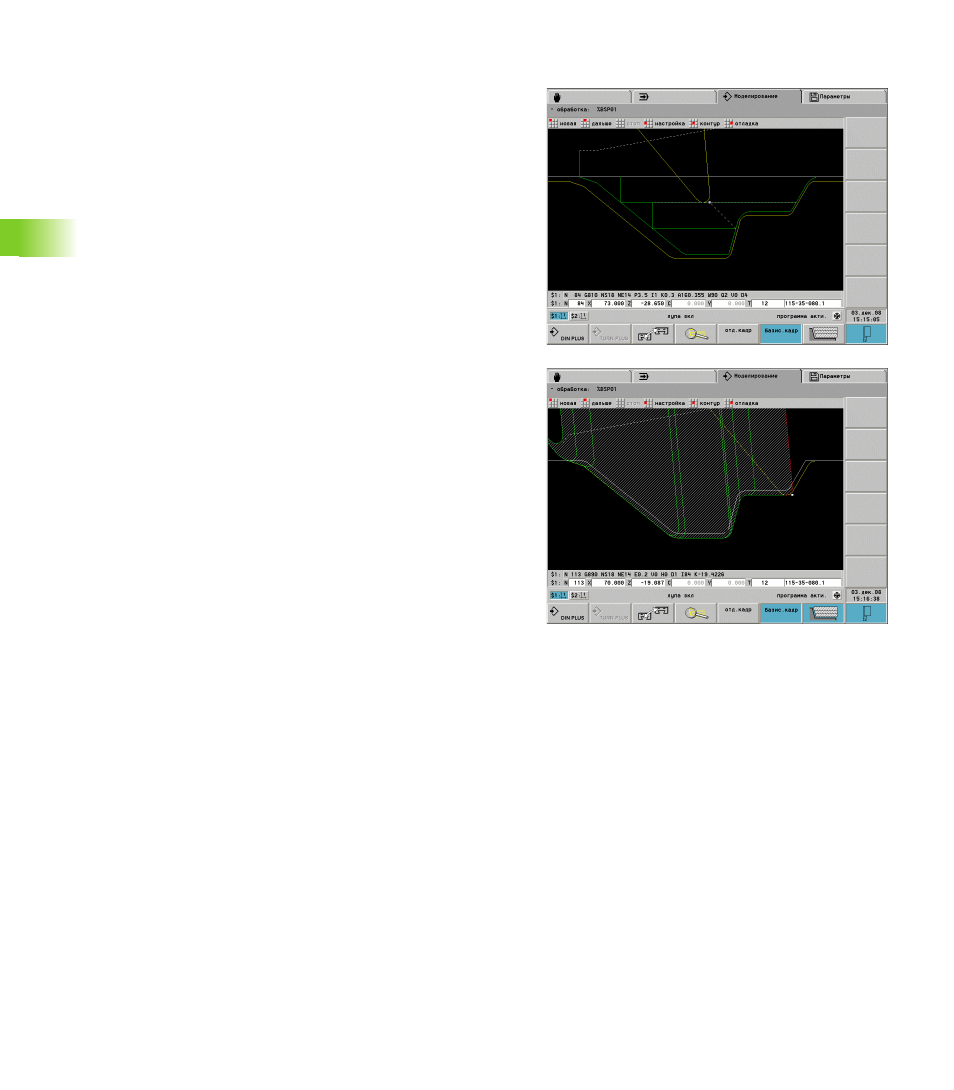

Отображение пути
Пути ускоренной подачи изображаются белой пунктирной
линией.
Пути подачи изображаются в зависимости от настройки Softkey в
виде линии или в виде "дорожки резания":
„ Отображение линии: линия представляет собой путь
теоретической вершины режущей кромки. Отображение линий
хорошо подходит для быстрого просмотра распределения
проходов. Но для точного контроля контура оно подходит
меньше, так как путь теоретической вершины режущей кромки
не соответствует контуру загатовки. В CNC такая
"фальсификация" компенсируется коррекцией радиуса
режущей кромки. Можно настроивать цвет пути подачи в
зависимости от номера Т (параметр управления 24).
„ Отображение дорожки резания: CNC PILOT изображает
поверхность, пересекаемую "режущей частью" инструмента в
виде заштрихованой поверхности. Это значит, что оператор
видит реально срезанный участок при учете точной геометрии
кромки (радиуса кромки, ширины кромки и длины кромки, и т.д.).
Оператор может контролировать в моделировании,
остановливается ли материал, нарушается контур или
перекрытия слишком большие. Отображение дорожек резания
интересно особенно при обработке прорезанием/сверлением и
при обработке наклоненных поверхностей, так как здесь форма
инструмента играет решающую роль для результата.
