HEIDENHAIN CNC PILOT 4290 613
7.6
Парам
етры
обрабо
тки

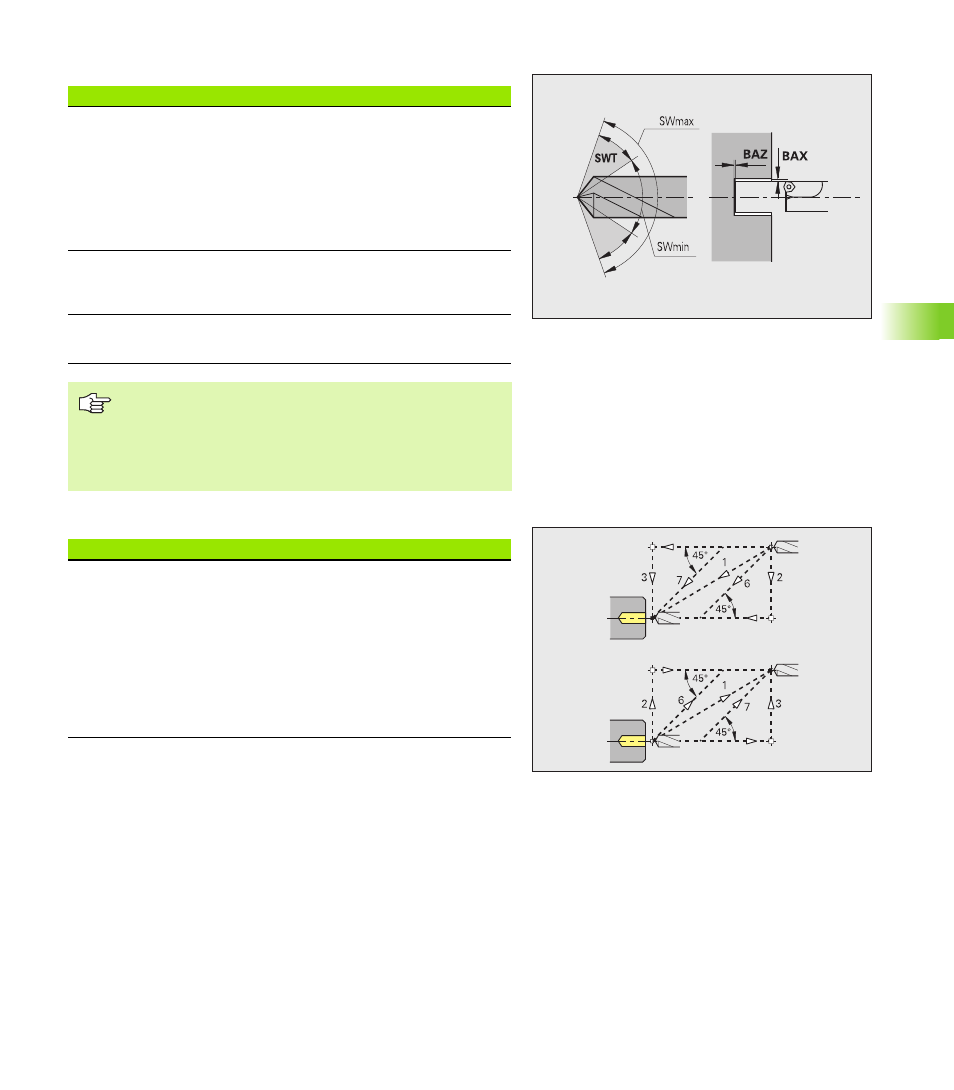

Центрическое предварительное сверление – припуски
Центрическое предварительное сверление – подвод/отвод
Припуски
Допуск угла при вершине [SWT]
Если элемент ограничения сверления является
наклонным, то TURN PLUS преимущественно ищет
спиральное сверло с подходящим уголом при вершине.
Если подходящего спирального сверла нет, то
предварительное сверление производится с помощью
сверла со сменными режущими кромками. SWT
определяет допустимое отклонение угла при вершине.
Припуск на сверление – диаметр [BAX]
Припуск обработки на диаметр сверления (X-направление
– размер радиуса).
Припуск на сверление – глубина [BAZ]
Припуск обработки на глубину сверления (Z-направление).
BAZ не соблюдается, если
„ последующая внутренняя чистовая обработка из-за
малого диаметра невозможна.
„ для глухих сверлений при финишном сверлении
"dimin < 2* UBD2".
Подвод и отвод
„ Подвод к предварительному сверлению [ANB]
„ Отвод в точку смены инструмента [ABW]
Стратегия подвода/отвода:
„ 1: одновременно в направлении X и Z
„ 2: сначала направление X, а потом Z
„ 3: сначала направление Z, а потом X
„ 6: ведение, направление X перед направлением Z
„ 7: ведение, направление Z перед направлением X
