Страница 521
HEIDENHAIN CNC PILOT 4290
521
6.14
Интерактивное
генериров
ание
плана
рабо
ты
(IA
G
)

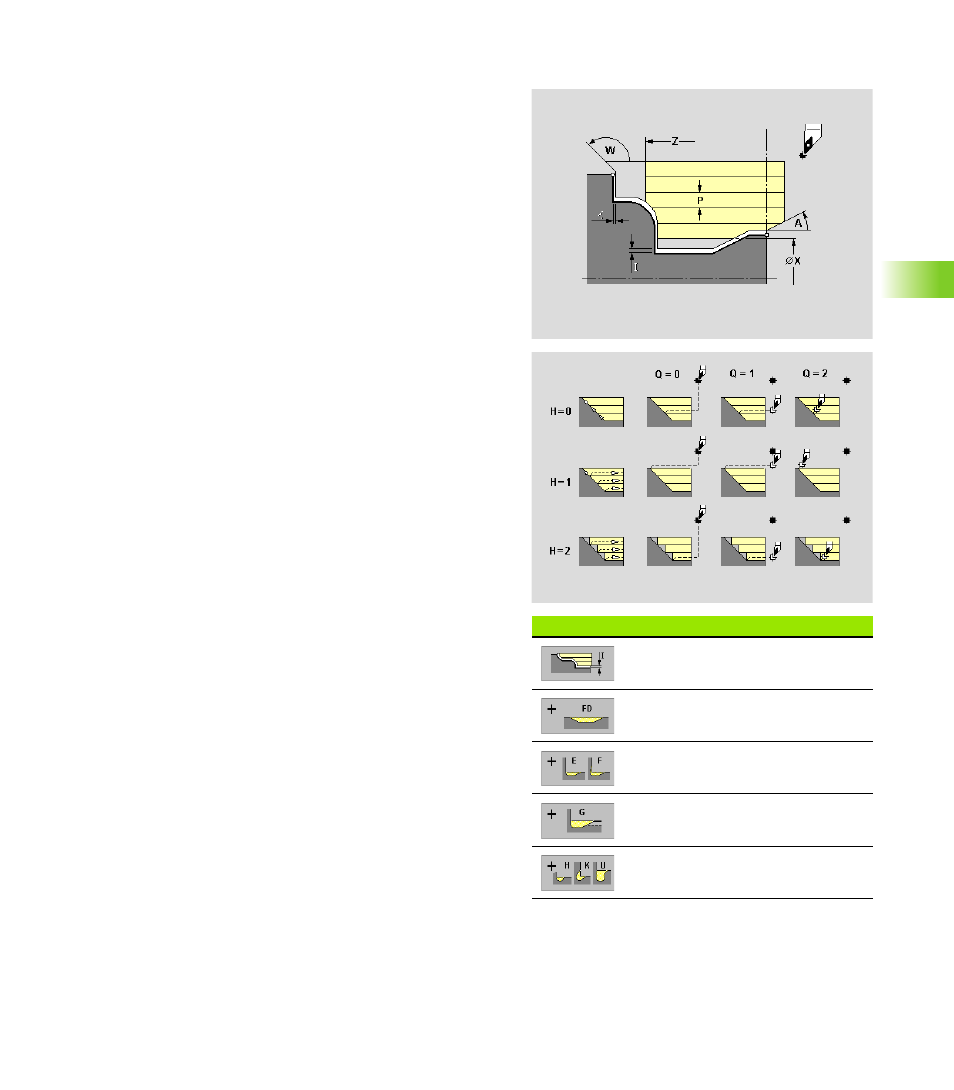

Продольная черновая обработка (G810)
IAG генерирует для выделенной зоны контура цикл G810.
Softkey "Черновая обработка"
Продольный припуск/постоянный
припуск
Обработка выточки FD
Обработка выточек E и F
Обработка выточек G
Обработка выточек H, K и U
Параметры
P
Глубина резания (максимальная подача на врезание)
A
Угол подвода – привязка: Z-ось (по умолчанию 0°/180°)
W
Угол отвода – привязка: Z-ось (по умолчанию 90°/270°)
X
Ограничение резания
Z
Ограничение резания
I
Зависит от настройки Softkey:
Продольный припуск
Постоянный припуск (сгенерированный "припуск G58"
перед циклом)
K
Торцевой припуск
Врезание (обработка нисходящего контура)?
Да
Нет
E
Уменьшенная подача на врезание при нисходящих
контурах
H
Тип отвода (тип выглаживания контура)
H=0: снимает стружку после каждого прохода вдоль
контура
H=1: поднимается под углом 45°; выглаживание контура
после последнего прохода
H=2: поднимается под уголом 45° – выглаживание
контура не производится
Q
Отвод при конце цикла
Q=0: назад к точке старта (сначала направление Z, затем
направление X)
Q=1: размещает перед готовым контуром
Q=2: поднимается на безопасное расстояние и
останавливается
Обработка выточки. Настройка осуществляется с помощью
Softkey.
